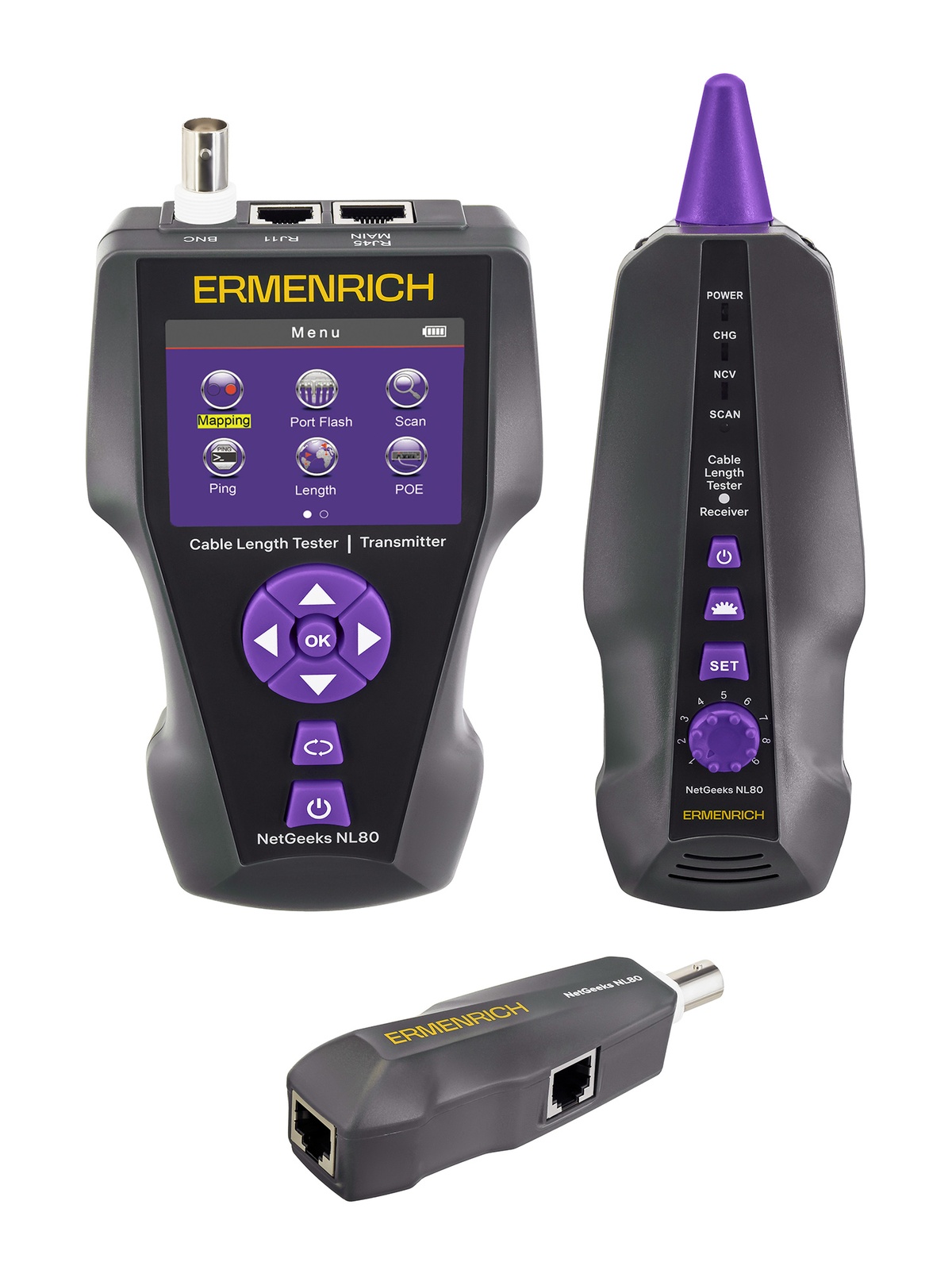

Компактный прибор для измерения длины кабелей до 1 км, а также для диагностики кабельных линий: поиска обрывов, коротких замыканий, перекрещенных, расщепленных и перевернутых пар. Позволяет не только обнаружить место обрыва или короткого замыкания, но и определить на каком расстоянии оно находится. Есть функции поиска и трассировки нужного кабеля в пучке (проблесковая индикация), определения порта, к которому подключен кабель, а также тестирования соединения Ethernet (тест PoE) и скорости передачи данных (PING-тест). Полученные данные отображаются на цветном LCD-дисплее с разрешением 320x240 пикс.
Измеритель работает с сетевыми кабелями категорий 5E/6/6A/7, электрическими, телефонными и прочими, имеющими металлический проводник. Измерения осуществляются по методу импульсной рефлектометрии. Для максимальной точности прибор можно откалибровать. Предусмотрена защита от электромагнитных помех. Устройство питается от литиевой аккумуляторной батареи емкостью 1800 мАч. Передатчик работает без подзарядки до 20 ч, приемник – до 50 ч. Есть функция энергосбережения: при бездействии измеритель автоматически отключается.
Основные особенности:
• Работа с кабелями длиной до 1000 м
• Определение обрывов, коротких замыканий и измерение расстояний до проблемных точек
• Поиск перекрещенных, расщепленных, перевернутых пар
• Определение порта подключения, проблесковая индикация
• Проверка состояния сети Ethernet (тест PoE)
• Определение скорости интернет-соединения (PING-тест), присвоение IP-адресов
• Сохранение полученных данных на карту памяти
Комплектация:
• Передатчик
• Приемник

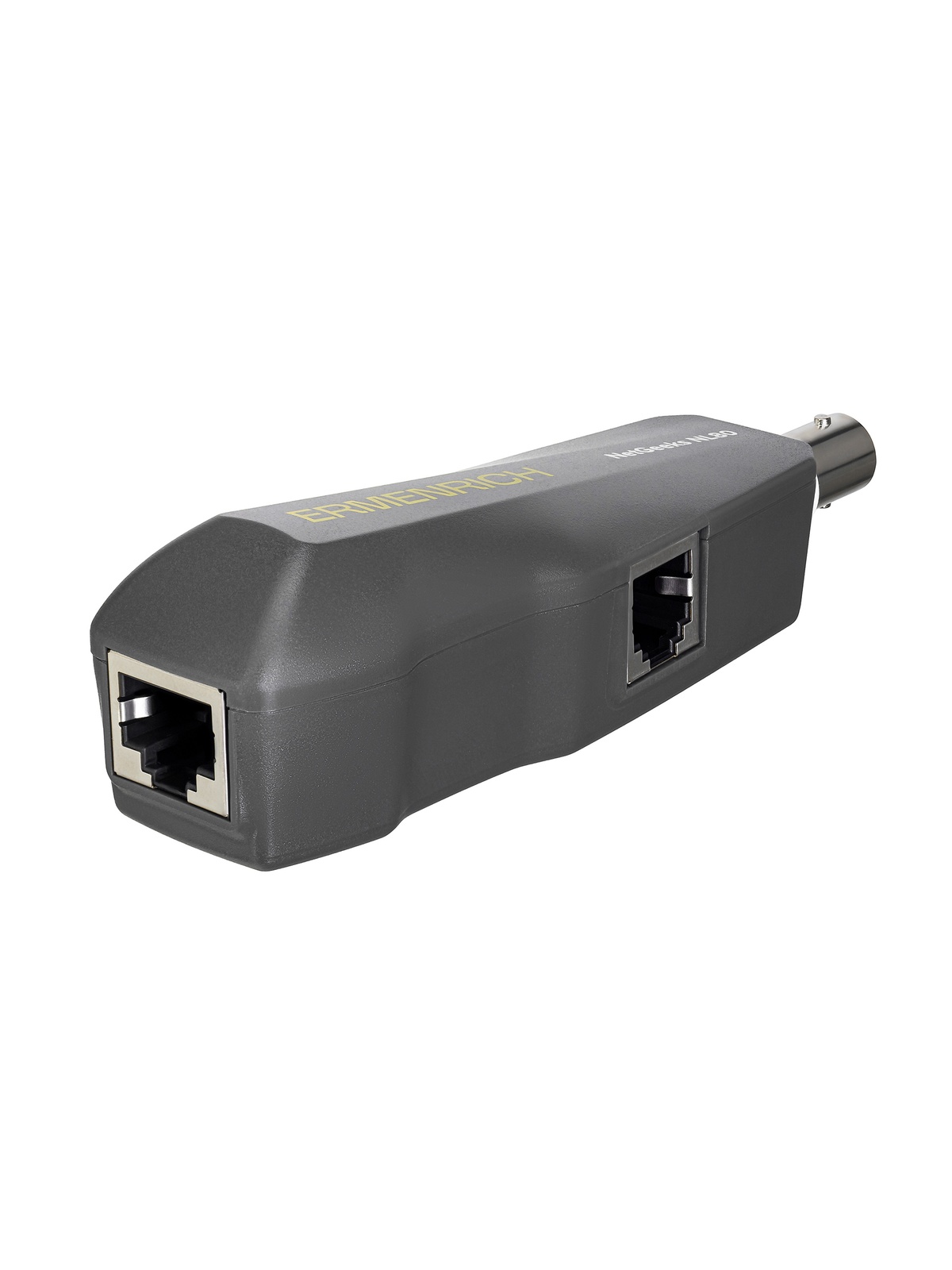

• Дистанционный модуль
• Патч-корд RJ11
• Патч-корд RJ45
• Зажим типа «крокодил»
• Кабель постоянного тока
• Кабель microUSB
• Сумка
• Карта памяти
• Инструкция по эксплуатации и гарантийный талон
Бренд: Ermenrich (Эрменрих)
Гарантия, лет: 5 лет
EAN: 5905555026442
Размер упаковки (ДxШxВ), см: 24x8x21 см
Вес в упаковке, кг: 0.825 кг
Порты: BNC, RJ11, RJ45, microUSB
Типы обнаруживаемых кабелей: коаксиальный, сетевой STP/UTP категорий 5E/6/6A/7, телефонный, электрический
Типы тестируемых кабелей: коаксиальный, сетевой STP/UTP категорий 5E/6/6A/7, телефонный, электрические
Измерение длины кабеля: yes
Проверка исправности кабеля: yes
Проверка исправности кабеля: + (обрыв, короткое замыкание, перекрещенные пары, перевернутые пары, перекрестные помехи)
Функция проблесковой индикации (Port Flash): yes
Функция проблесковой индикации (Port Flash): +
Трассировка кабеля: yes
Защита от помех: yes
Тест PoE: yes
PING-тест: yes
Метод измерения: импульсная рефлектометрия во временной области (TDR)
Единицы измерения: метры/ярды, фут
Диапазон измерения, м: 0 — 1000
Погрешность: 3% (±0,5 м)
Измерение дистанции до обрыва: yes
Измерение дистанции до короткого замыкания: yes
Калибровка: +
Минимальная длина кабеля для калибровки, м: 20 (рекомендуется кабель 50 м)
Погрешность калибровки, %: 2 (±0,5 м)
Максимальный рабочий ток, мА: <100
Защита: входное напряжение: 48 В, ток: 5 мА
Передача данных: +, до 50 слотов памяти (формат *.txt)
Дисплей: LCD, цветной
Диагональ дисплея, дюйм: 2.8
Разрешение дисплея, пикс: 320x240
Подсветка дисплея: yes
Источник питания: 3,7 В, 1800 мАч, зарядка через адаптер постоянного тока 5 В, 1 А (не входит в комплект) и кабель microUSB (входит в комплект)
Ресурс работы батареи, ч: 50
Индикатор низкого заряда батареи: yes
Автоотключение: 120 мин, 15 мин, 30 мин, 60 мин
Диапазон рабочих температур, °С: −10… +60
Рабочий диапазон влажности, %: 20…70
Настраиваемая чувствительность: yes
Бесконтактное обнаружение напряжения (NCV): yes
Фонарик: yes
