Описание

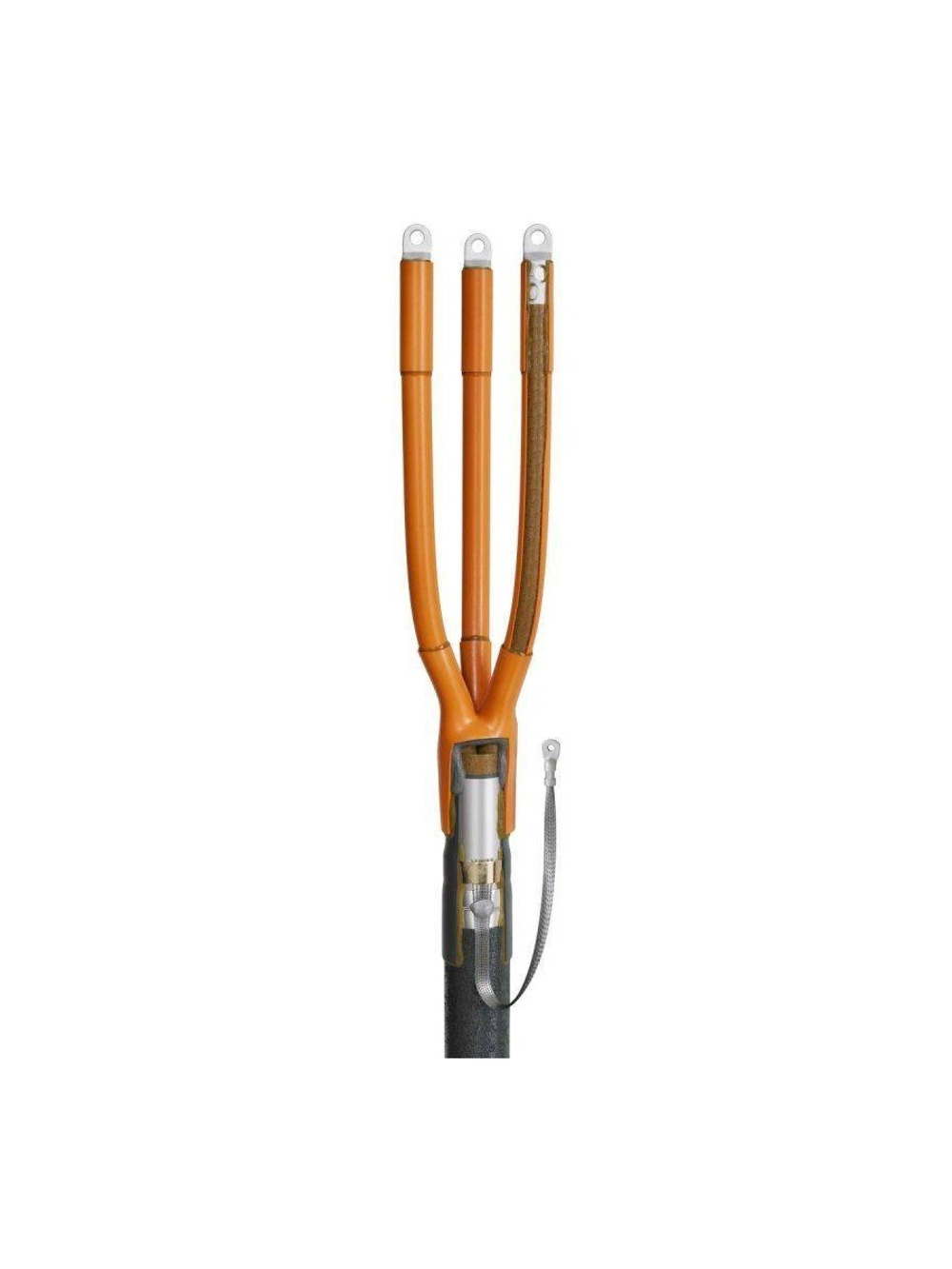

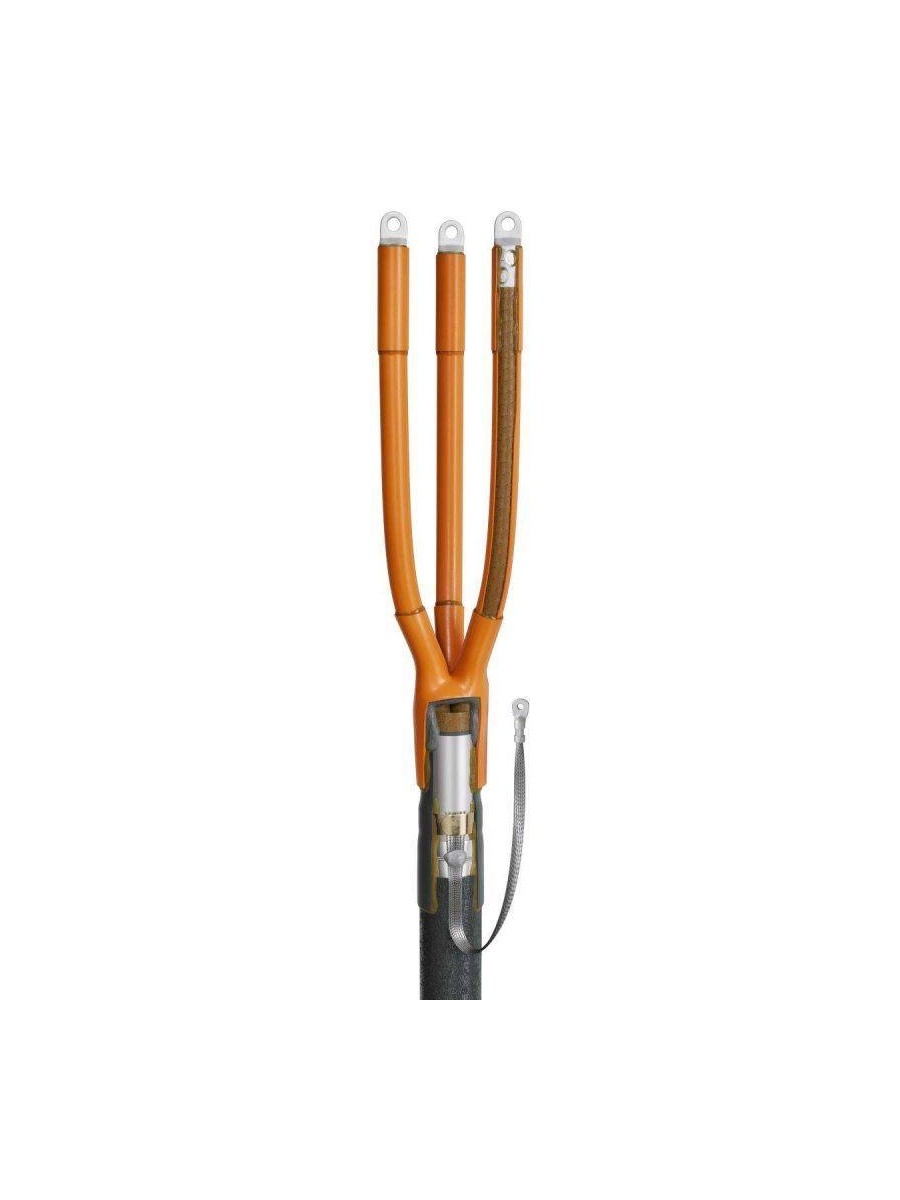

Муфта кабельная концевая 10кВ 3КВТп-10-25/50-Б КВТ 50115.
• Предназначены для оконцевания 3-х жильных кабелей: • с бумажной маслопропитанной изоляцией • с броней из стальных лент или без брони • с общей алюминиевой или свинцовой оболочкой • на напряжение 6 и 10 кВ • Соответствует требованиям ГОСТ 34839-2022 • Типы монтируемых кабелей:ААБл, (А)СБл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв • Основные термоусаживаемые элементы муфты: перчатка, трубки жильной изоляции, концевые манжеты выполнены из трекингостойкого материала кирпично-красного цвета • Материал трубок устойчив к воздействию ультрафиолетовых лучей, обеспечивает эксплуатационную надежность в любых погодно-климатических условиях • Применение маслостойкого герметика со специальными свойствами обеспечивает герметизацию корня разделки кабеля и способствует выравниванию напряженности электрического поля • Термоплавкий клей, нанесенный на внутренние поверхности поясной манжеты, перчатки и концевых манжет, обеспечивает полную герметичность муфты после монтажа • Монтаж узла заземления осуществляется комбинированным способом. Базовая комплектация включает в себя пружину постоянного давления, используемую для крепежа провода заземления к металлической оболочке. Крепеж на бронелентах осуществляется методом пайки • При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте. • Пружина постоянного давления обеспечивает быстрый и надежный монтаж провода заземления на металлической оболочке. Использование пружины исключает возможный риск термического повреждения бумажной изоляции под алюминиевой оболочкой в случае пайки с применением тугоплавкого припоя «А» • Комплект муфты универсален и позволяет использовать как кабельные наконечники под опрессовку, так и болтовые наконечники • Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ) • Все полимерные композиции, использованные для производства термоусаживаемых компонентов «КВТ», не содержат галогенов (HF=Halogen Free) • Выпускается по ТУ 3599-006-97284872-2006
• Предназначены для оконцевания 3-х жильных кабелей: • с бумажной маслопропитанной изоляцией • с броней из стальных лент или без брони • с общей алюминиевой или свинцовой оболочкой • на напряжение 6 и 10 кВ • Соответствует требованиям ГОСТ 34839-2022 • Типы монтируемых кабелей:ААБл, (А)СБл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв • Основные термоусаживаемые элементы муфты: перчатка, трубки жильной изоляции, концевые манжеты выполнены из трекингостойкого материала кирпично-красного цвета • Материал трубок устойчив к воздействию ультрафиолетовых лучей, обеспечивает эксплуатационную надежность в любых погодно-климатических условиях • Применение маслостойкого герметика со специальными свойствами обеспечивает герметизацию корня разделки кабеля и способствует выравниванию напряженности электрического поля • Термоплавкий клей, нанесенный на внутренние поверхности поясной манжеты, перчатки и концевых манжет, обеспечивает полную герметичность муфты после монтажа • Монтаж узла заземления осуществляется комбинированным способом. Базовая комплектация включает в себя пружину постоянного давления, используемую для крепежа провода заземления к металлической оболочке. Крепеж на бронелентах осуществляется методом пайки • При монтаже узла заземления на кабель с броней из стальных или алюминиевых проволок необходимо дополнительно использовать «Комплект заземления КМПБ», соответствующий выбранной муфте. • Пружина постоянного давления обеспечивает быстрый и надежный монтаж провода заземления на металлической оболочке. Использование пружины исключает возможный риск термического повреждения бумажной изоляции под алюминиевой оболочкой в случае пайки с применением тугоплавкого припоя «А» • Комплект муфты универсален и позволяет использовать как кабельные наконечники под опрессовку, так и болтовые наконечники • Инструмент для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников и соединителей НМБ-6 (КВТ) • Все полимерные композиции, использованные для производства термоусаживаемых компонентов «КВТ», не содержат галогенов (HF=Halogen Free) • Выпускается по ТУ 3599-006-97284872-2006
| Исполнение | Термоусадочный |
| Ряд напряжений | 10 кВ |
| Номинальное поперечное сечение с | 25 |
| Номинальное поперечное сечение по | 50 |
| Количество жил | 3 |
| Единица измерения | шт |
| Серия |
Характеристики
Тип
Муфта кабельная концевая
Исполнение
Термоусадочный
Количество жил
3
Номинальное поперечное сечение с
25
Номинальное поперечное сечение по
50
