Описание

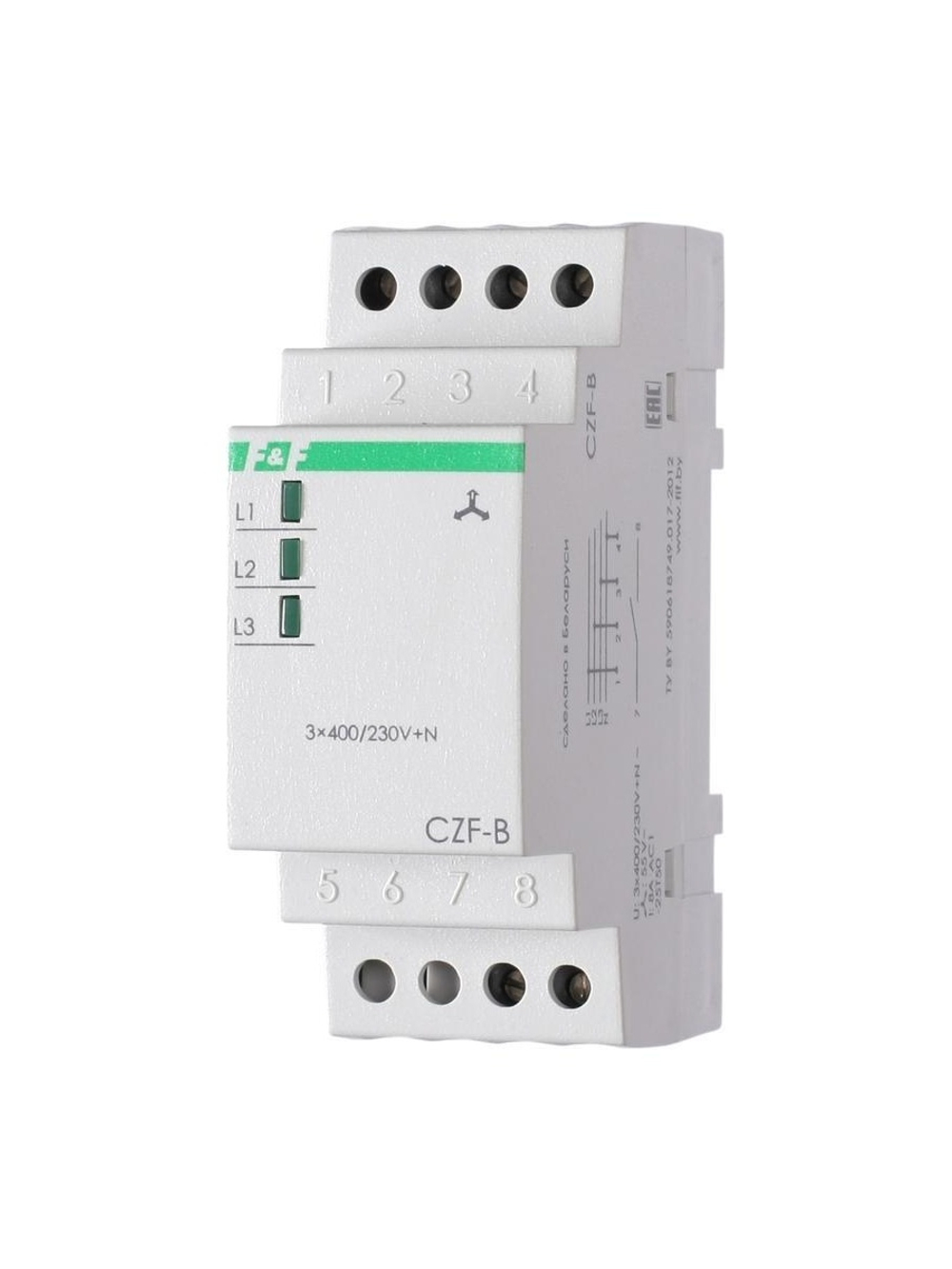

Реле контроля фаз CZF-B (3х400/230+N 8А 1перекл. IP20 монтаж на DIN-рейке) F&F EA04.001.002.

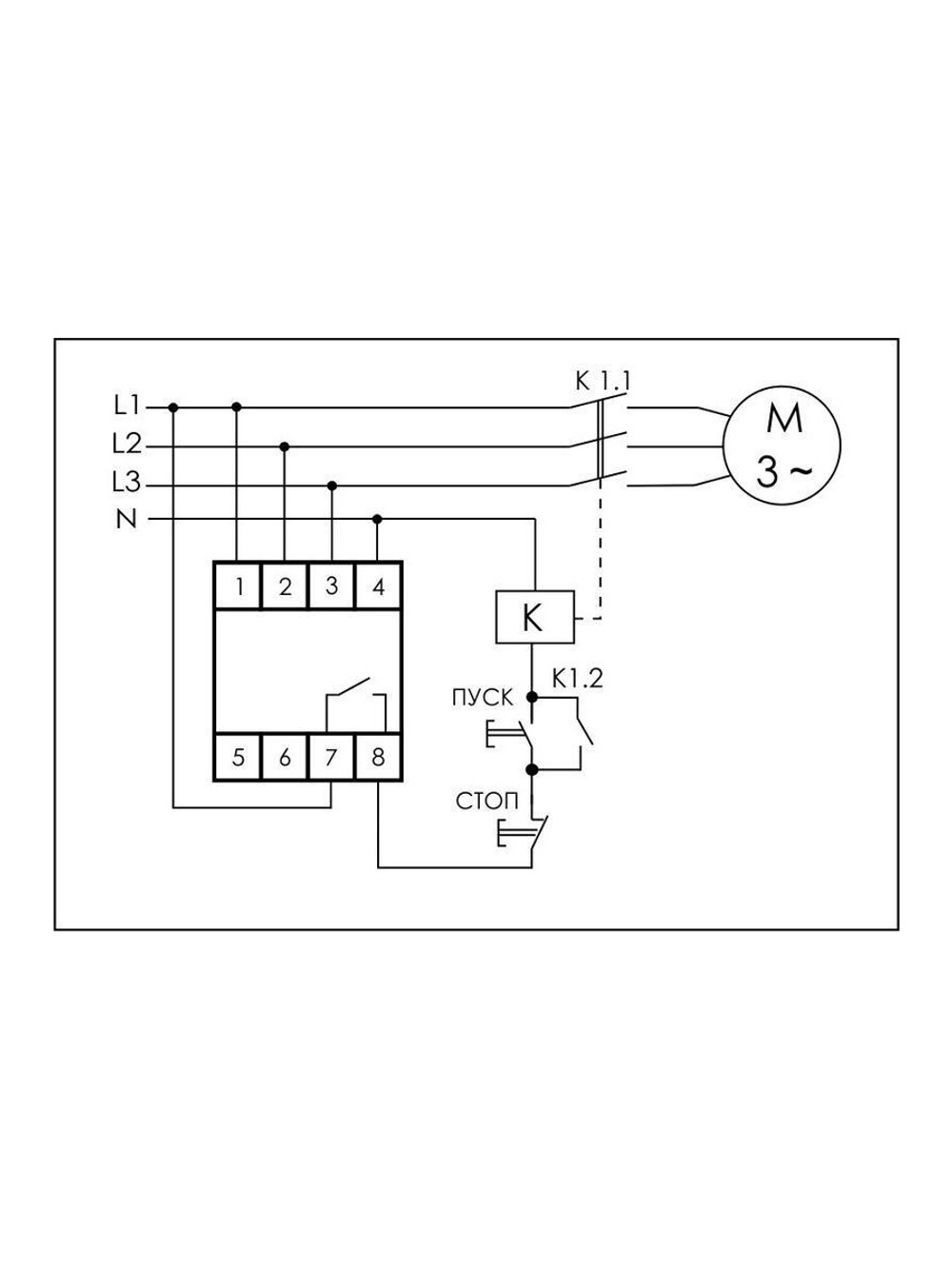

Реле контроля фаз серии "CZF" Монтаж на DIN-рейку. Предназначено для защиты электродвигателей и электроустановок, питаемых от трехфазной сети в случаях: отсутствия хотя бы одной из фаз, асимметрии напряжения, обрыва нулевого провода. Принцип работы Если напряжение в пределах нормы, контакты исполнительного реле замкнуты и на контактор управления электродвигателем подается напряжение, управляющее его включением. В случае одной из вышеперечисленных аварийных ситуаций контакты реле размыкаются и контактор отключается. Включение происходит автоматически после восстановления сетевого напряжения питания. Особенности: контроль наличия фаз; контроль асимметрии между фазами; защита от обрыва нулевого провода; напряжение питания 3x230+N В AC; контакт - 1NO (8 А).
Реле контроля фаз серии "CZF" Монтаж на DIN-рейку. Предназначено для защиты электродвигателей и электроустановок, питаемых от трехфазной сети в случаях: отсутствия хотя бы одной из фаз, асимметрии напряжения, обрыва нулевого провода. Принцип работы Если напряжение в пределах нормы, контакты исполнительного реле замкнуты и на контактор управления электродвигателем подается напряжение, управляющее его включением. В случае одной из вышеперечисленных аварийных ситуаций контакты реле размыкаются и контактор отключается. Включение происходит автоматически после восстановления сетевого напряжения питания. Особенности: контроль наличия фаз; контроль асимметрии между фазами; защита от обрыва нулевого провода; напряжение питания 3x230+N В AC; контакт - 1NO (8 А).
| Ширина | 35 |
| Высота | 90 |
| Глубина | 65 |
| Диапазон измерения напряжения с | |
| Диапазон измерения напряжения по | |
| Функция контроля порядка чередования фаз | Нет |
| Функция обнаружения обрыва фазы | Да |
| Функция обнаружения пониженного напряжения | Нет |
| Функция обнаружения перенапряжения | Нет |
| Функция обнаружения асимметрии фаз | Да |
| Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц с | |
| Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц по | |
| Номинальное напряжение питания цепи управления Us постоянного тока DC с | |
| Номинальное напряжение питания цепи управления Us постоянного тока DC по | |
| Максимально допустимое время задержки срабатывания без выдержки | |
| Минимальное регулируемое время задержки срабатывания без выдержки | |
| Максимально допустимое время задержки | 5 |
| Минимальное регулируемое время задержки | 3 |
| Род тока включения | |
| Количество нормально замкнутых (НЗ) контактов | 1 |
| Количество нормально разомкнутых (НО) контактов | 1 |
| Количество переключающих контактов | |
| Единица измерения | шт |
| Серия |
Характеристики
Тип
Реле контроля фаз
Ширина
35
Высота
90
Глубина
65
Количество нормально замкнутых (НЗ) контактов
1
Количество нормально разомкнутых (НО) контактов
1
