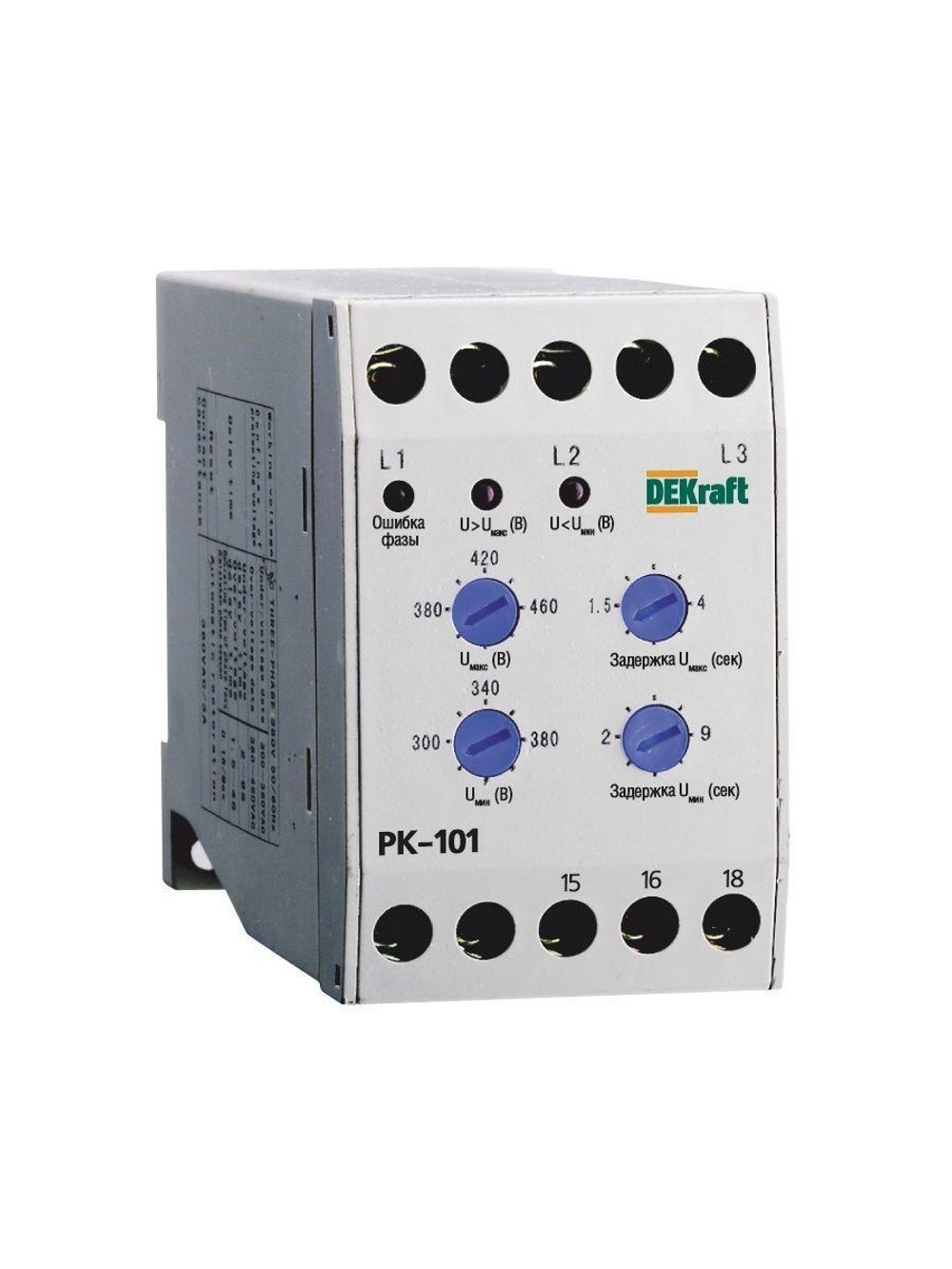

Реле контроля фаз РК-101 380В тип 01 DEKraft 23300DEK.
Реле контроля фаз Dekraft РК-101 предназначены для сигнализации и управления коммутационными аппаратами, которые в свою очередь включают или отключают электрооборудование при некачественном сетевом напряжении. Реле выполняет следующие функции контроля сети: контроль чередования фаз, контроль обрыва фазы, контроль перенапряжения, контроль падения напряжения. Реле контроля фаз широко применяется в бытовой сфере и промышленности особенно в системах автоматического ввода резерва (АВР), защиты асинхронных электродвигателей. При подаче на реле контроля фаз трехфазного напряжения допустимой величины, которое лежит в пределах между Uмакс и Uмин, с прямым порядком чередования фаз происходит замыкание контактов 15-18 и размыкание контактов 15-16. При изменении трехфазного напряжения, которое выходит за пределы установленного диапазона или произошло изменение чередования фаз, или обрыв фазы происходит размыкание контактов 15-18 и замыкание контактов 15-16. А также загорается световая индикация причины срабатывания реле контроля фаз.
Реле контроля фаз Dekraft РК-101 предназначены для сигнализации и управления коммутационными аппаратами, которые в свою очередь включают или отключают электрооборудование при некачественном сетевом напряжении. Реле выполняет следующие функции контроля сети: контроль чередования фаз, контроль обрыва фазы, контроль перенапряжения, контроль падения напряжения. Реле контроля фаз широко применяется в бытовой сфере и промышленности особенно в системах автоматического ввода резерва (АВР), защиты асинхронных электродвигателей. При подаче на реле контроля фаз трехфазного напряжения допустимой величины, которое лежит в пределах между Uмакс и Uмин, с прямым порядком чередования фаз происходит замыкание контактов 15-18 и размыкание контактов 15-16. При изменении трехфазного напряжения, которое выходит за пределы установленного диапазона или произошло изменение чередования фаз, или обрыв фазы происходит размыкание контактов 15-18 и замыкание контактов 15-16. А также загорается световая индикация причины срабатывания реле контроля фаз.
| Ширина | 46 |
| Высота | 71 |
| Глубина | 114 |
| Диапазон измерения напряжения с | 300 |
| Диапазон измерения напряжения по | 460 |
| Функция контроля порядка чередования фаз | Да |
| Функция обнаружения обрыва фазы | Да |
| Функция обнаружения пониженного напряжения | Да |
| Функция обнаружения перенапряжения | Да |
| Функция обнаружения асимметрии фаз | Да |
| Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц с | 400 |
| Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц по | 400 |
| Номинальное напряжение питания цепи управления Us постоянного тока DC с | |
| Номинальное напряжение питания цепи управления Us постоянного тока DC по | |
| Максимально допустимое время задержки срабатывания без выдержки | 9 |
| Минимальное регулируемое время задержки срабатывания без выдержки | 1.5 |
| Максимально допустимое время задержки | 9 |
| Минимальное регулируемое время задержки | 1.5 |
| Род тока включения | Переменный ток (AC) |
| Количество нормально замкнутых (НЗ) контактов | 0 |
| Количество нормально разомкнутых (НО) контактов | 0 |
| Количество переключающих контактов | 1 |
| Единица измерения | шт |
| Серия | DEKraft |
Характеристики
Тип
Реле контроля фаз
Ширина
46
Высота
71
Количество переключающих контактов
1
Глубина
114
Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц с
400
Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц по
400
Род тока включения
Переменный ток (AC)
Количество нормально замкнутых (НЗ) контактов
0
Количество нормально разомкнутых (НО) контактов
0
