Описание

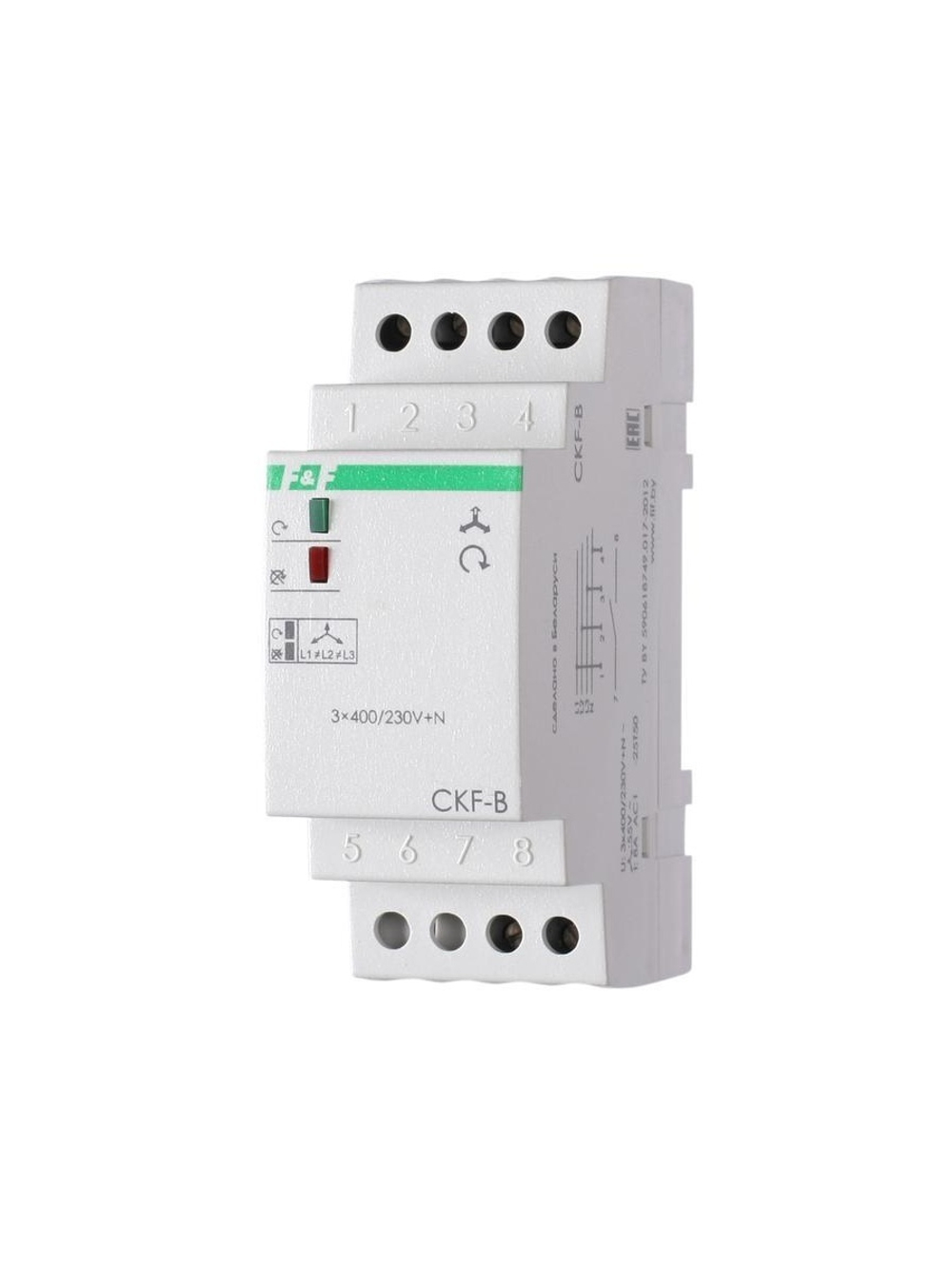

Реле контроля фаз серии CKF
Монтаж на DIN-рейку.
Предназначено для защиты электродвигателей и электроустановок, питаемых от трехфазной сети в случаях: отсутствия хотя бы одной из фаз, асимметрии напряжения, нарушения чередования фаз, обрыва нулевого провода.
Принцип работы

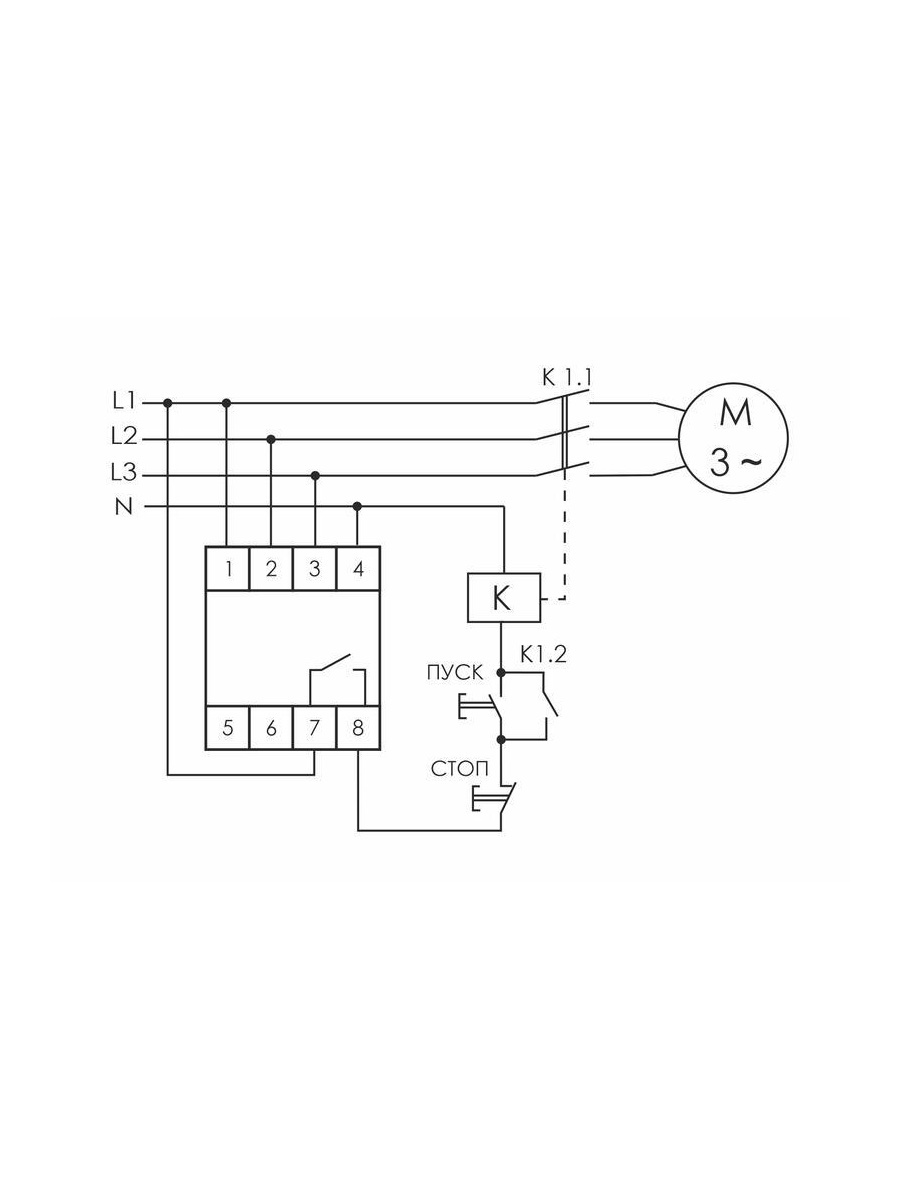

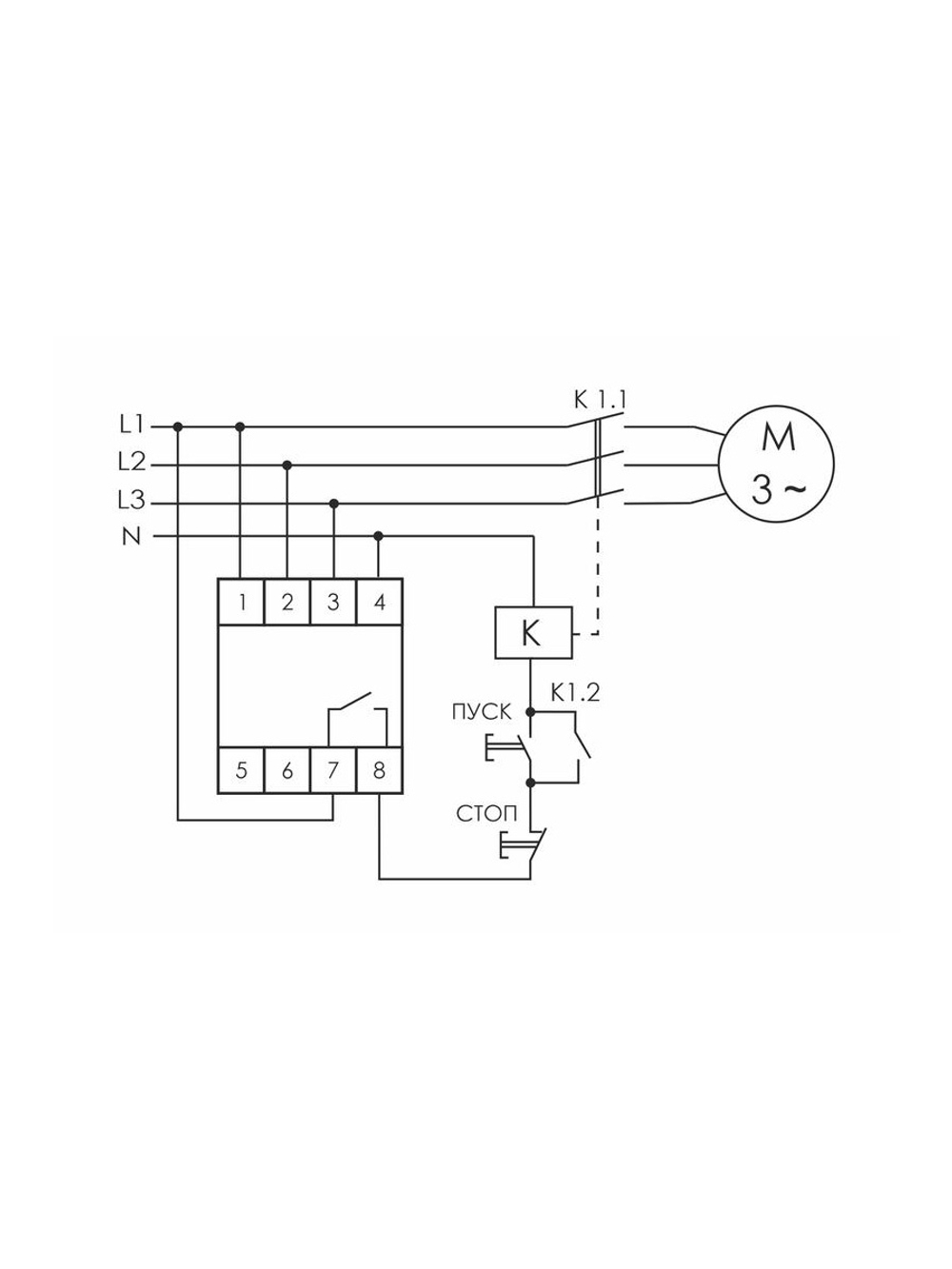

Если напряжение в пределах нормы, контакты исполнительного реле замкнуты и на контактор управления электродвигателем подается напряжение, управляющее его включением. В случае одной из вышеперечисленных аварийных ситуаций контакты реле размыкаются и контактор отключается. Включение происходит автоматически после восстановления сетевого напряжения питания.
Особенности:
контроль наличия фаз;
контроль асимметрии между фазами;
контроль чередования фаз;
защита от обрыва нулевого провода;
напряжение питания 3x230+N В AC;
контакт - 1NO (8 А).
Ширина - 35
Высота - 90
Глубина - 65
Функция контроля порядка чередования фаз - Да
Функция обнаружения обрыва фазы - Да
Функция обнаружения пониженного напряжения - Нет
Функция обнаружения перенапряжения - Нет
Функция обнаружения асимметрии фаз - Да
Максимально допустимое время задержки - 5
Минимальное регулируемое время задержки - 3
Количество нормально разомкнутых (НО) контактов - 1
Единица измерения - шт
Монтаж на DIN-рейку.
Предназначено для защиты электродвигателей и электроустановок, питаемых от трехфазной сети в случаях: отсутствия хотя бы одной из фаз, асимметрии напряжения, нарушения чередования фаз, обрыва нулевого провода.
Принцип работы
Если напряжение в пределах нормы, контакты исполнительного реле замкнуты и на контактор управления электродвигателем подается напряжение, управляющее его включением. В случае одной из вышеперечисленных аварийных ситуаций контакты реле размыкаются и контактор отключается. Включение происходит автоматически после восстановления сетевого напряжения питания.
Особенности:
контроль наличия фаз;
контроль асимметрии между фазами;
контроль чередования фаз;
защита от обрыва нулевого провода;
напряжение питания 3x230+N В AC;
контакт - 1NO (8 А).
Ширина - 35
Высота - 90
Глубина - 65
Функция контроля порядка чередования фаз - Да
Функция обнаружения обрыва фазы - Да
Функция обнаружения пониженного напряжения - Нет
Функция обнаружения перенапряжения - Нет
Функция обнаружения асимметрии фаз - Да
Максимально допустимое время задержки - 5
Минимальное регулируемое время задержки - 3
Количество нормально разомкнутых (НО) контактов - 1
Единица измерения - шт
Характеристики
Тип
Реле контроля фаз
Ширина
35
Высота
90
Глубина
65
Количество нормально разомкнутых (НО) контактов
1
