Описание

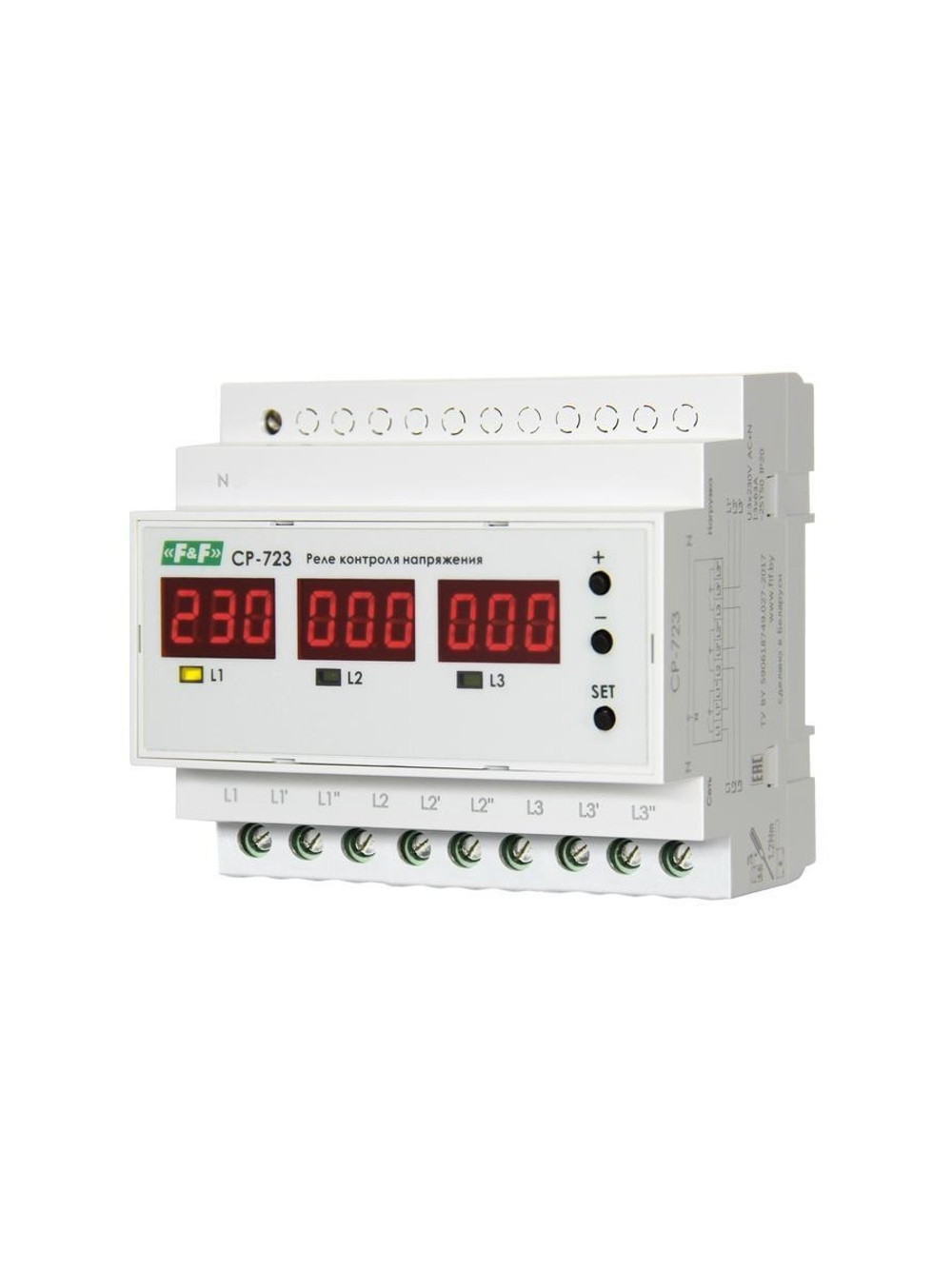

Реле контроля напряжения CP-723 (трехфазное; два режима работы - три однофазных реле или трехфазное реле напряжения; монтаж на DIN-рейке; 100…450 AC 3NO 3х63А) F&F EA04.009.015.
Реле напряжения серии "CP" Монтаж на DIN-рейку. Предназначено для защиты электроустановок, электроприборов и прочего электронного оборудования от повышенного или пониженного напряжения, асимметрии, нарушения чередования фаз. Защита осуществляется путем отключения нагрузки от сети питания. Регистрирует предельные значения напряжения, а также тип произошедшей аварии, контролирует величину напряжения в питающей трехфазной сети переменного тока. Реле контроля напряжения может работать в двух режимах: Режим работы - ТРЕХФАЗНОЕ РЕЛЕ НАПРЯЖЕНИЯ - в данном режиме производится контроль минимального/максимального напряжения, асимметрии фаз, контроль чередования / «слипания» фаз. При выходе за пределы уставки выходные реле отключают потребителя от питающих фаз (всех трех). - ОДНОФАЗНОЕ РЕЛЕ НАПРЯЖЕНИЯ - производится контроль минимального/максимального напряжения отдельно в каждой из фаз, при выходе его за пределы, отключается реле той фазы, в которой произошла авария. Каждая фаза может иметь индивидуальные настройки напряжения и времени. Особенности реле напряжения CP-723: напряжение питания - 100...450V AC максимальный ток нагрузки - 3х63 А; контакты - 3NO; нижний порог напряжений - 140...210 верхний порог напряжений - 240...300
Реле напряжения серии "CP" Монтаж на DIN-рейку. Предназначено для защиты электроустановок, электроприборов и прочего электронного оборудования от повышенного или пониженного напряжения, асимметрии, нарушения чередования фаз. Защита осуществляется путем отключения нагрузки от сети питания. Регистрирует предельные значения напряжения, а также тип произошедшей аварии, контролирует величину напряжения в питающей трехфазной сети переменного тока. Реле контроля напряжения может работать в двух режимах: Режим работы - ТРЕХФАЗНОЕ РЕЛЕ НАПРЯЖЕНИЯ - в данном режиме производится контроль минимального/максимального напряжения, асимметрии фаз, контроль чередования / «слипания» фаз. При выходе за пределы уставки выходные реле отключают потребителя от питающих фаз (всех трех). - ОДНОФАЗНОЕ РЕЛЕ НАПРЯЖЕНИЯ - производится контроль минимального/максимального напряжения отдельно в каждой из фаз, при выходе его за пределы, отключается реле той фазы, в которой произошла авария. Каждая фаза может иметь индивидуальные настройки напряжения и времени. Особенности реле напряжения CP-723: напряжение питания - 100...450V AC максимальный ток нагрузки - 3х63 А; контакты - 3NO; нижний порог напряжений - 140...210 верхний порог напряжений - 240...300
| Ширина | 105 |
| Высота | 90 |
| Глубина | 65 |
| С съемными клеммами, зажимами | |
| Возможен контроль 1-фазного понижения напряжения | Да |
| Возможен контроль 3-фазного понижения напряжения | Да |
| Содержит функции контроля по постоянному напряжению-понижение напряжения | |
| Содержит функции контроля по постоянному напряжению-повышение напряжения | |
| Содержит функции контроля по постоянному напряжению-гистерезис | |
| Род тока контролируемого напряжения | Переменный ток (AC) |
| Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц с | 100 |
| Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц по | 450 |
| Номинальное напряжение питания цепи управления Us постоянного тока DC с | |
| Номинальное напряжение питания цепи управления Us постоянного тока DC по | |
| Диапазон измерения напряжения 1 с | 140 |
| Диапазон измерения напряжения 1 по | 210 |
| Диапазон измерения напряжения 2 с | 240 |
| Диапазон измерения напряжения 2 по | 300 |
| Максимально допустимое время задержки срабатывания без выдержки | |
| Минимальное регулируемое время задержки срабатывания без выдержки | |
| Максимально допустимое время задержки | 25 |
| Минимальное регулируемое время задержки | 0.1 |
| Пороговое напряжение срабатывания с | 140 |
| Пороговое напряжение срабатывания по | 300 |
| Род тока включения | Переменный ток (AC) |
| Количество нормально замкнутых (НЗ) контактов | |
| Количество нормально разомкнутых (НО) контактов | 3 |
| Количество переключающих контактов | |
| Единица измерения | шт |
| Серия |
Характеристики
Тип
Реле напряжения
Ширина
105
Высота
90
Глубина
65
Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц с
100
Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц по
450
Род тока включения
Переменный ток (AC)
Количество нормально разомкнутых (НО) контактов
3
