Описание

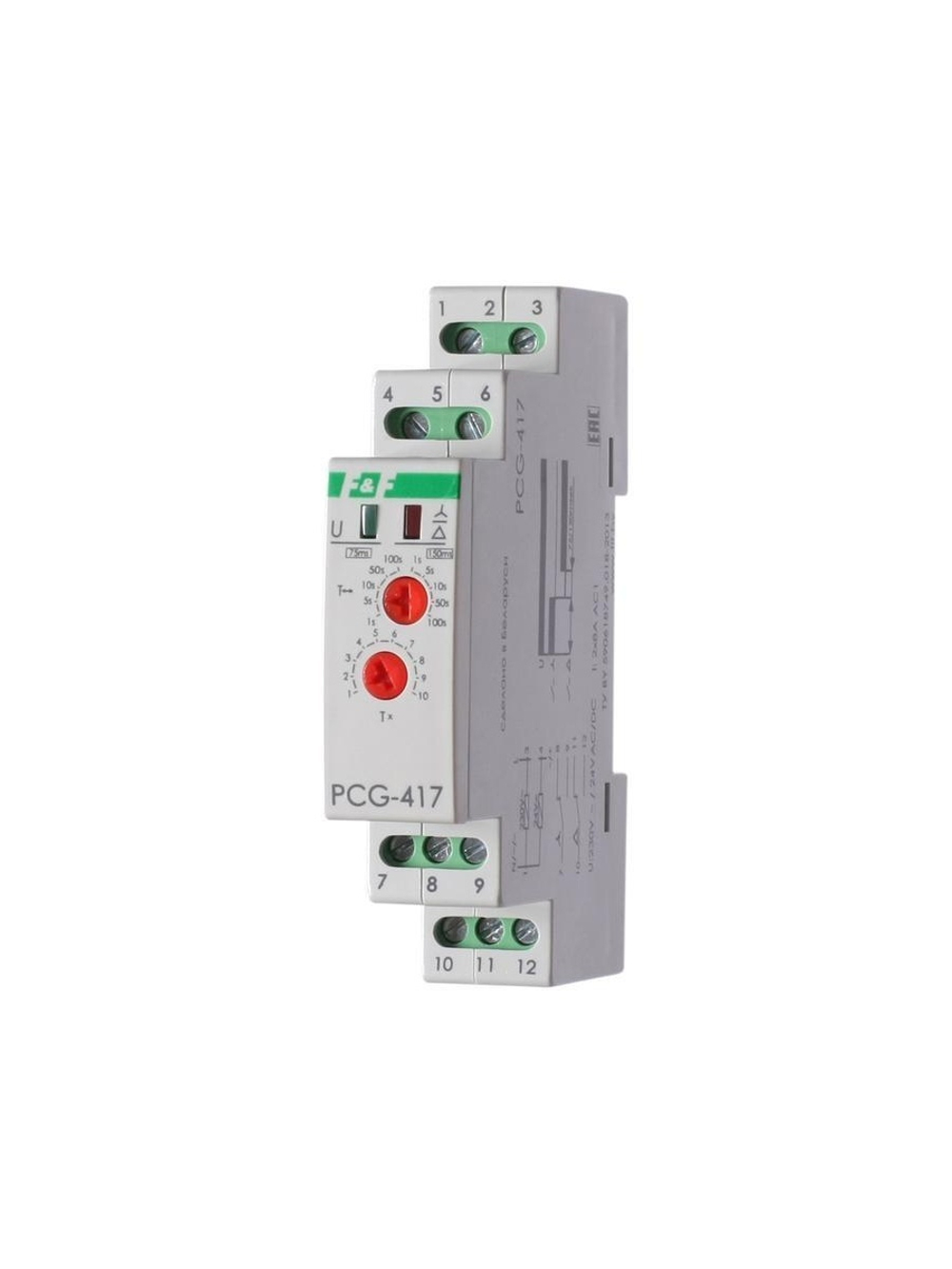

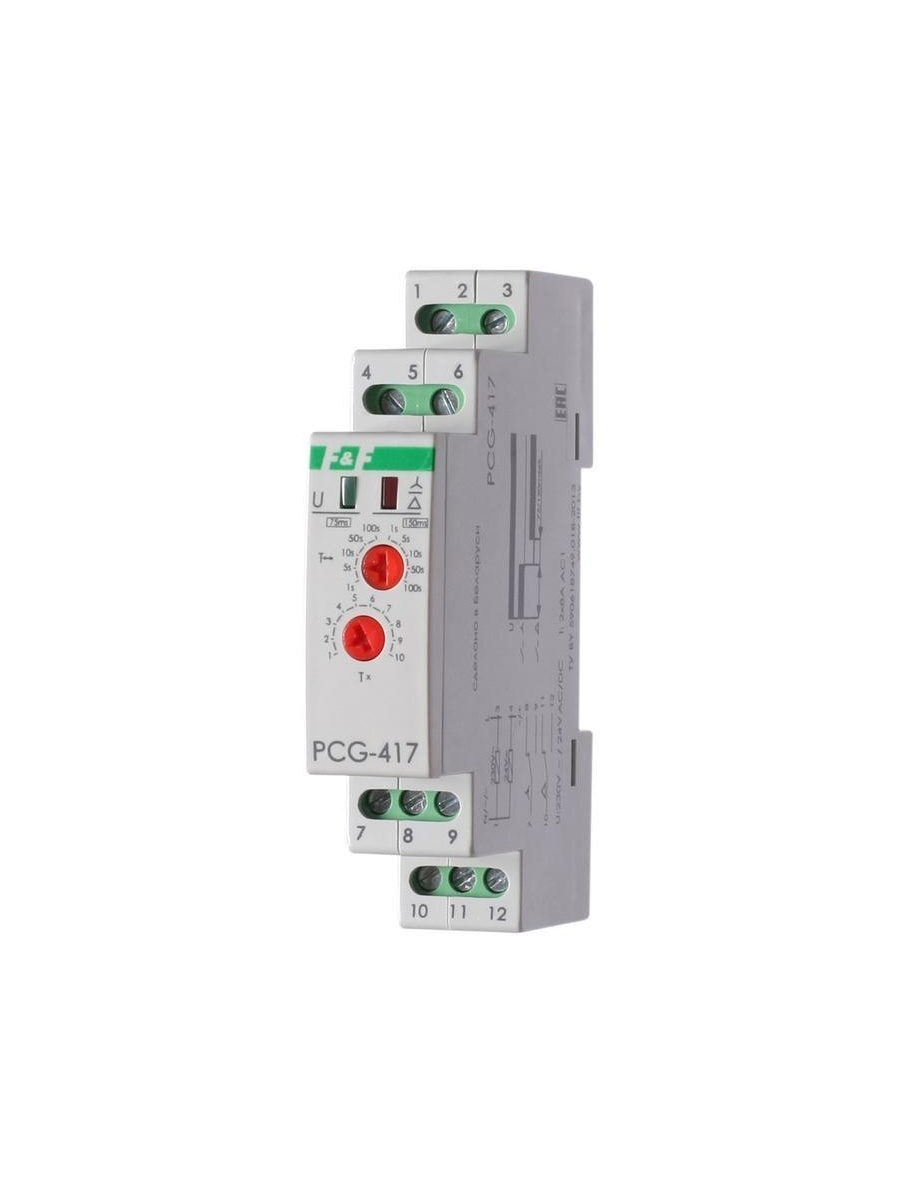

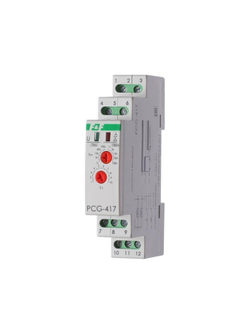

Реле времени PCG-417 2х8А 230В 2НО IP20 звезда-треугольник для пуска электродвиг. монтаж на DIN-рейке F&F EA02.001.020.

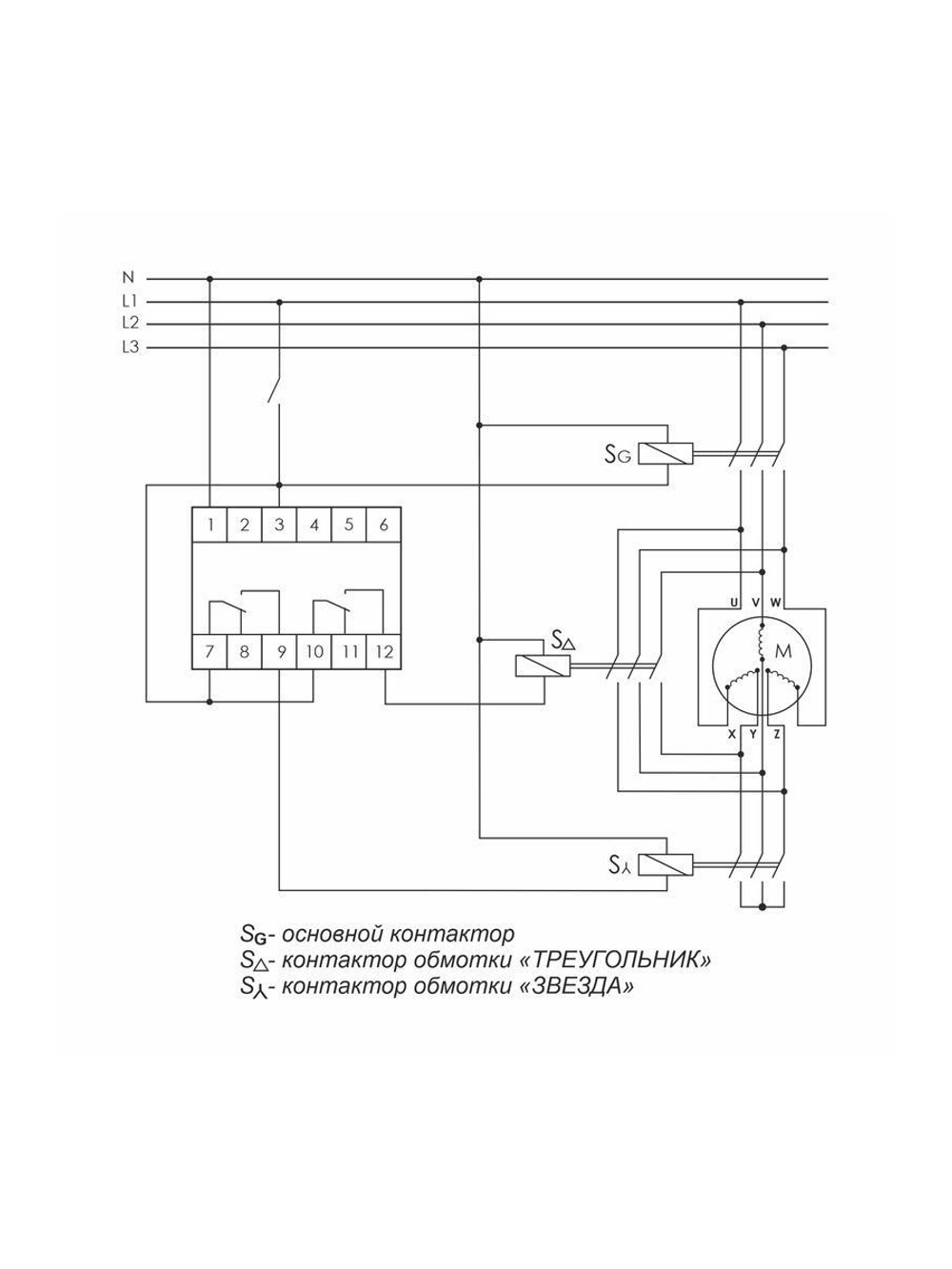

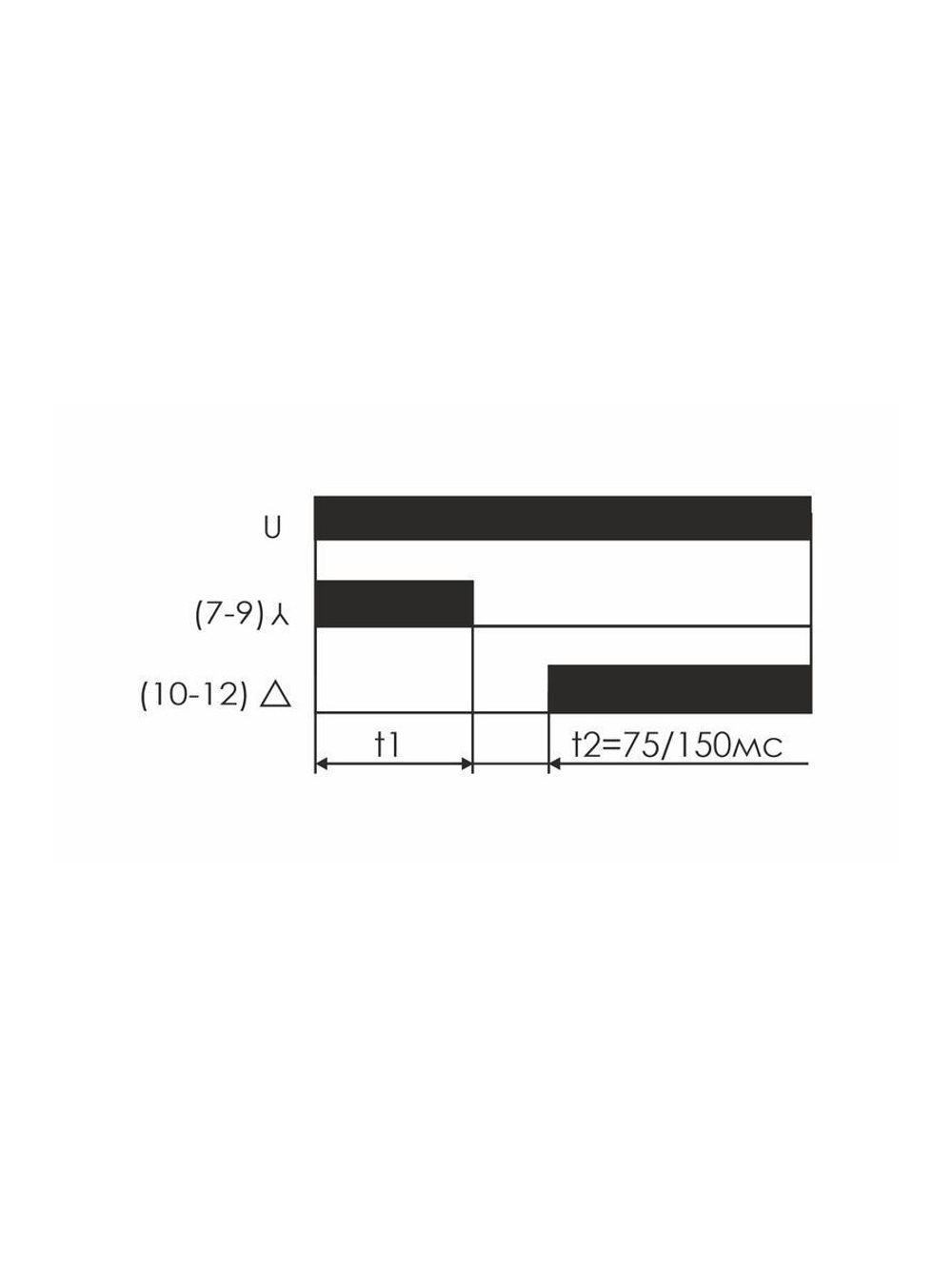

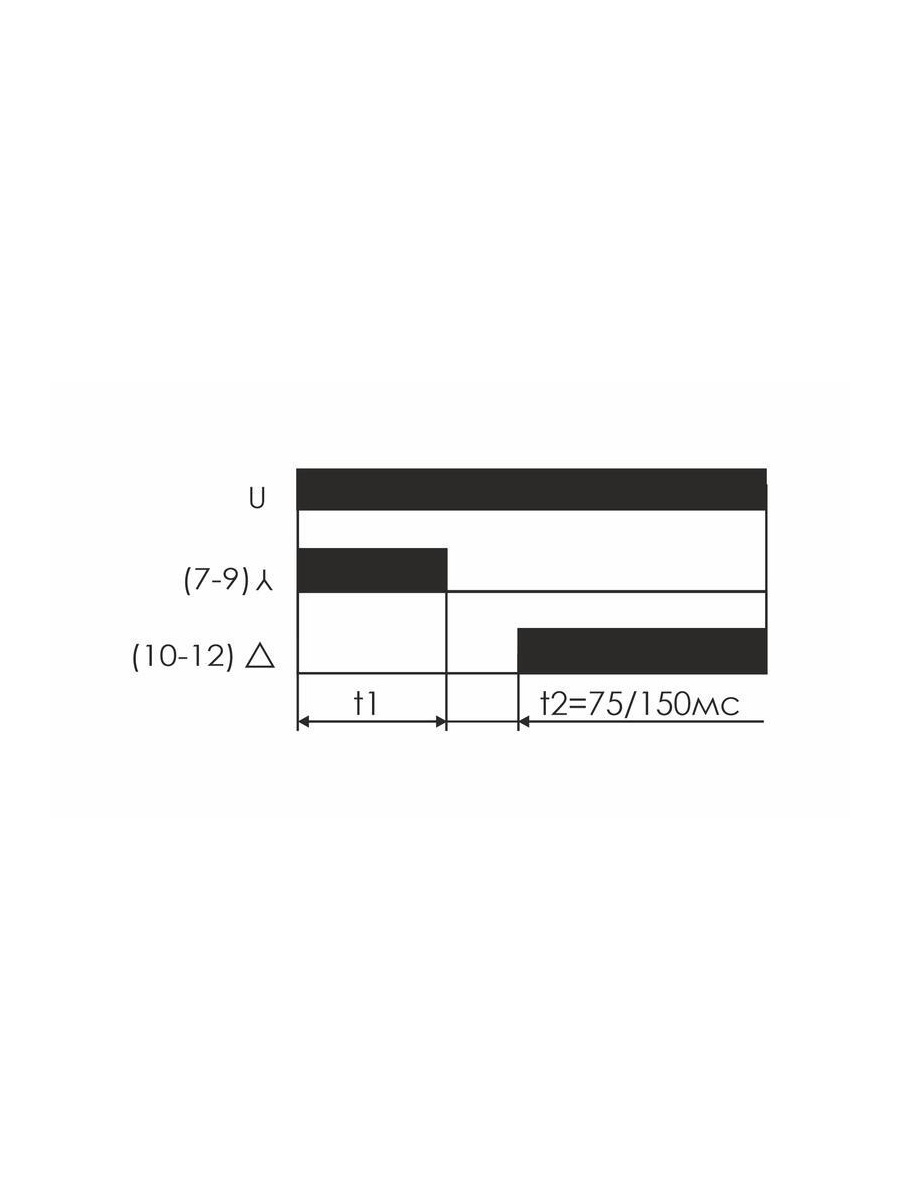

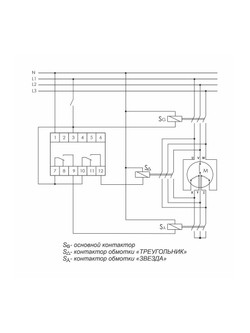

Реле времени серии "PCG" Монтаж на DIN-рейку. Предназначено для управления контакторами, переключающими обмотки электродвигателей со схемы «ЗВЕЗДА» при пуске на схему «ТРЕУГОЛЬНИК» в рабочем режиме. Принцип работы Реле времени имеет 2 релейных выхода. Каждый управляет отдельным контактором. В момент пуска его первый выход включает контактор S? (замыкаются контакты 7-9) и обмотки электродвигателя подключаются по схеме «ЗВЕЗДА», что снижает пусковой ток в несколько раз. По окончании времени выхода двигателя на рабочий режим (время t1) наступает пауза (t2), когда оба контактора выключены, затем включается контактор S? (замыкаются контакты 10-12), включающий обмотки по схеме «ТРЕУГОЛЬНИК». Особенности: напряжение питания 230 В AC; 24 В AC/DC; время пуска 1-1000 с; время переключения 75 / 150 мс; контакт - 2NO/NC (2х8 А).
Реле времени серии "PCG" Монтаж на DIN-рейку. Предназначено для управления контакторами, переключающими обмотки электродвигателей со схемы «ЗВЕЗДА» при пуске на схему «ТРЕУГОЛЬНИК» в рабочем режиме. Принцип работы Реле времени имеет 2 релейных выхода. Каждый управляет отдельным контактором. В момент пуска его первый выход включает контактор S? (замыкаются контакты 7-9) и обмотки электродвигателя подключаются по схеме «ЗВЕЗДА», что снижает пусковой ток в несколько раз. По окончании времени выхода двигателя на рабочий режим (время t1) наступает пауза (t2), когда оба контактора выключены, затем включается контактор S? (замыкаются контакты 10-12), включающий обмотки по схеме «ТРЕУГОЛЬНИК». Особенности: напряжение питания 230 В AC; 24 В AC/DC; время пуска 1-1000 с; время переключения 75 / 150 мс; контакт - 2NO/NC (2х8 А).
| Номинальный ток | |
| Ширина | 18 |
| Высота | 90 |
| Глубина | 65 |
| Подходит для крепления на лицевой панели | |
| Возможно дистанционное управление | Нет |
| Функция мигания начинается с паузы, фиксированное время | |
| Функция мигания начинается с импульса, фиксированное время | |
| Функция задержки при включении | |
| Функция звезда/треугольник | Да |
| Диапазон времени с | 0.075 |
| Диапазон времени по | 0.1 |
| Функция задержки при отключении | |
| Функция формирования импульсов | |
| Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц с | 250 |
| Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц по | 250 |
| Номинальное напряжение питания цепи управления Us постоянного тока DC с | |
| Номинальное напряжение питания цепи управления Us постоянного тока DC по | |
| Количество выходов без задержки, размыкающий контакт | |
| Количество выходов без задержки, замыкающий контакт | |
| Количество выходов без задержки, переключающий контакт | |
| Количество выходов с задержкой, размыкающий контакт | |
| Количество выходов с задержкой, замыкающий контакт | |
| Количество выходов с задержкой, переключающий контакт | 2 |
| Установка на контактор | |
| Выходы переключаемые с задержкой/мгновенного | |
| Подходит для монтажа на DIN-рейку | |
| Род тока включения | Переменный ток (AC) |
| Единица измерения | шт |
| Серия |
Характеристики
Тип
Реле времени
Ширина
18
Высота
90
Глубина
65
Возможно дистанционное управление
Нет
Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц с
250
Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц по
250
Род тока включения
Переменный ток (AC)
