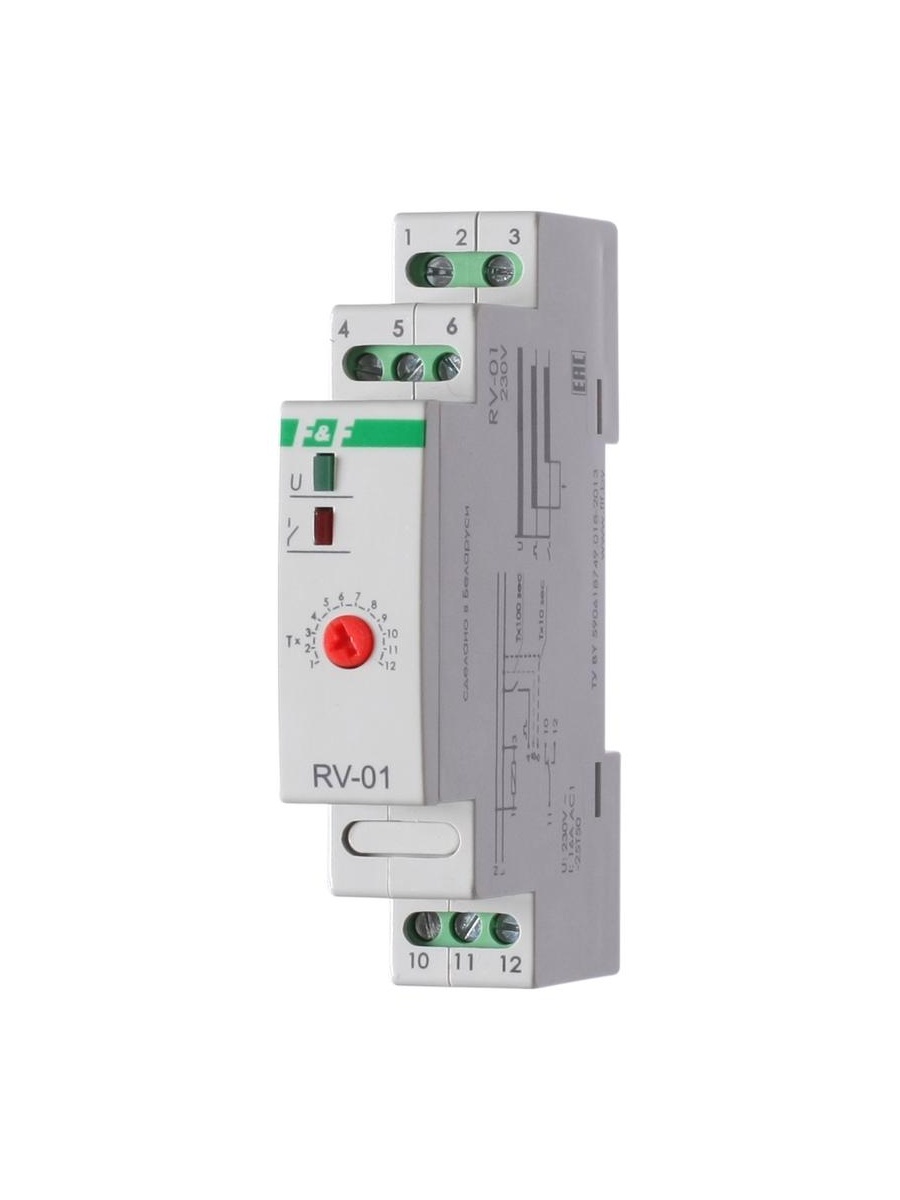

Реле времени RV-01 230В 16А задержка включ. 1..1200с 1перекл. IP20 монтаж на DIN-рейке F&F EA02.001.007.

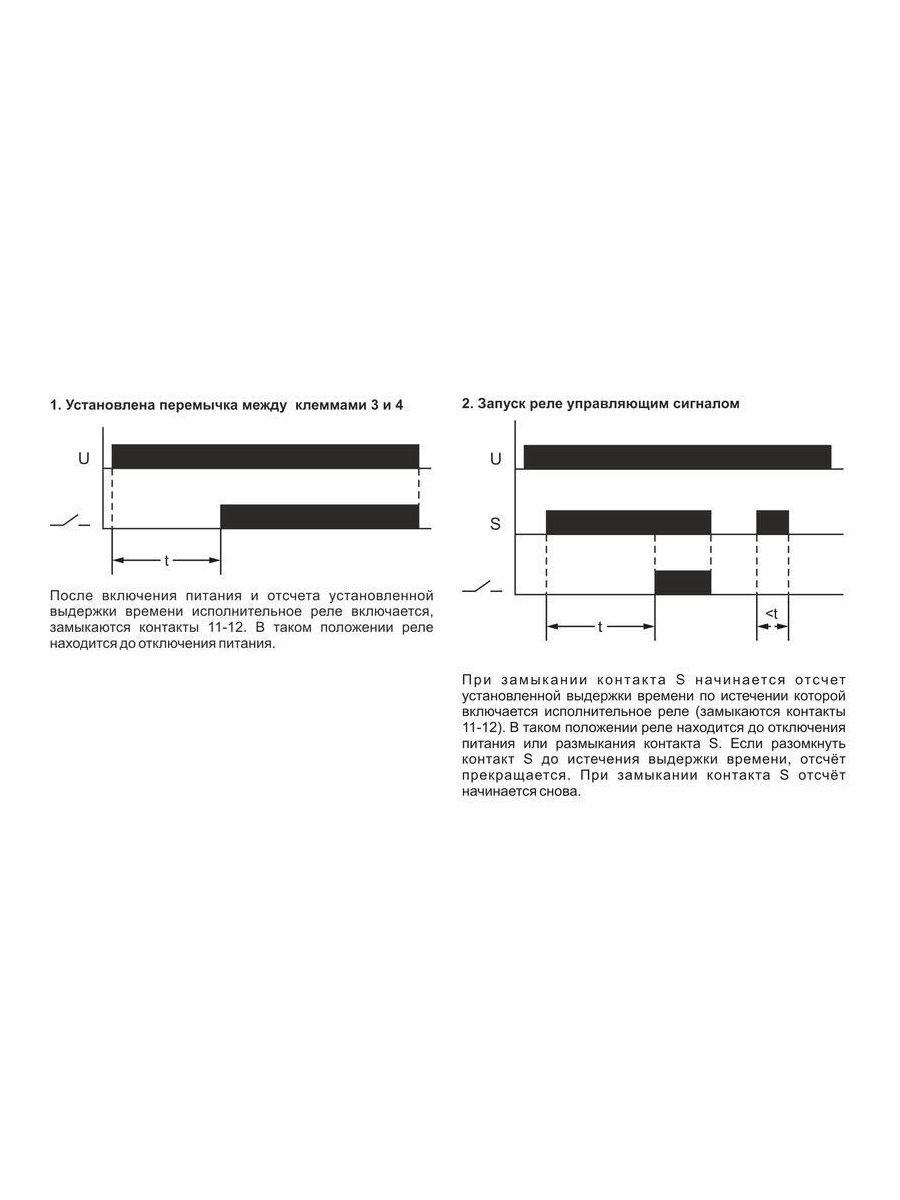

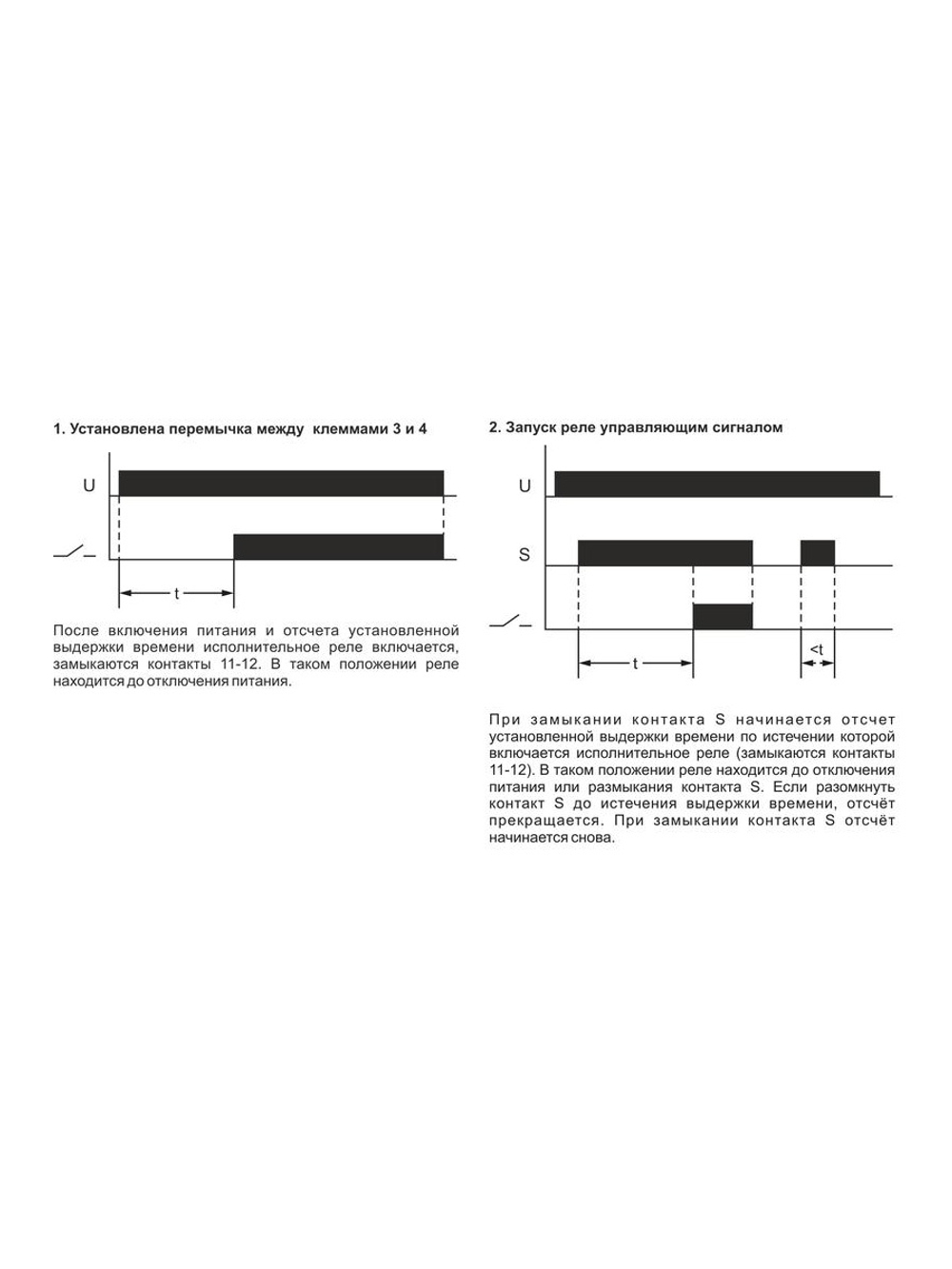

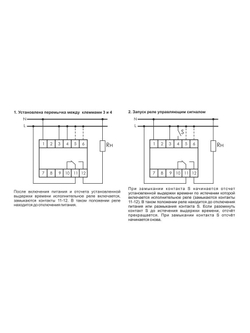

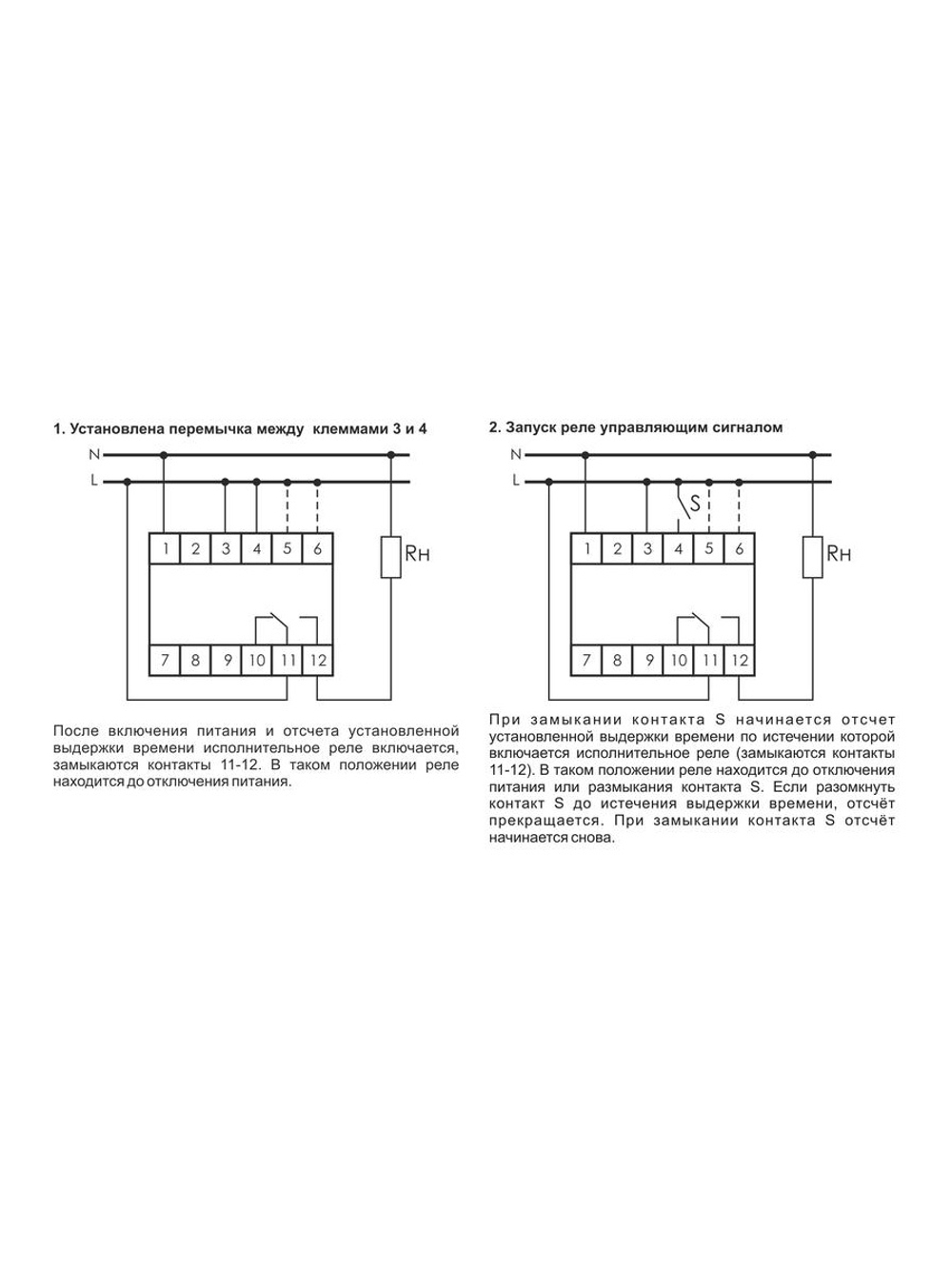

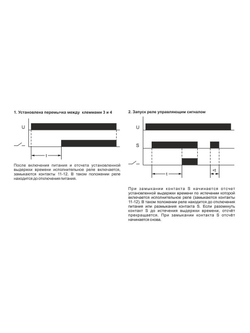

Реле времени серии "RV" Монтаж на DIN-рейку. Предназначено для включения потребителей в системах автоматики (в вентиляционных, отопительных, осветительных, сигнализационных и т.п.) через заданный отрезок времени. Принцип работы 1. Запуск реле подачей напряжения питания После включения питания и отсчета установленной выдержки времени исполнительное реле включается, замыкаются контакты 11-12. В таком положении реле находится до отключения питания. 2. Запуск реле управляющим сигналом При замыкании контакта S начинается отсчет установленной выдержки времени по истечении которой включается исполнительное реле (замыкаются контакты 11-12). В таком положении реле находится до отключения питания или размыкания контакта S. Если разомкнуть контакт S до истечения выдержки времени, отсчёт прекращается. При замыкании контакта S отсчёт начинается снова. Особенности: 2 режима работы; вход управления; напряжение питания 230 В AC; диапазон выдержки времени 0,1...1200 с ; контакт - 1NO/NC (16 А).
Реле времени серии "RV" Монтаж на DIN-рейку. Предназначено для включения потребителей в системах автоматики (в вентиляционных, отопительных, осветительных, сигнализационных и т.п.) через заданный отрезок времени. Принцип работы 1. Запуск реле подачей напряжения питания После включения питания и отсчета установленной выдержки времени исполнительное реле включается, замыкаются контакты 11-12. В таком положении реле находится до отключения питания. 2. Запуск реле управляющим сигналом При замыкании контакта S начинается отсчет установленной выдержки времени по истечении которой включается исполнительное реле (замыкаются контакты 11-12). В таком положении реле находится до отключения питания или размыкания контакта S. Если разомкнуть контакт S до истечения выдержки времени, отсчёт прекращается. При замыкании контакта S отсчёт начинается снова. Особенности: 2 режима работы; вход управления; напряжение питания 230 В AC; диапазон выдержки времени 0,1...1200 с ; контакт - 1NO/NC (16 А).
| Номинальный ток | 16 |
| Ширина | 18 |
| Высота | 90 |
| Глубина | 65 |
| Подходит для крепления на лицевой панели | Нет |
| Возможно дистанционное управление | Да |
| Функция мигания начинается с паузы, фиксированное время | Нет |
| Функция мигания начинается с импульса, фиксированное время | Нет |
| Функция задержки при включении | Да |
| Функция звезда/треугольник | Нет |
| Диапазон времени с | 1 |
| Диапазон времени по | 1200 |
| Функция задержки при отключении | Нет |
| Функция формирования импульсов | Нет |
| Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц с | 230 |
| Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц по | 230 |
| Номинальное напряжение питания цепи управления Us постоянного тока DC с | |
| Номинальное напряжение питания цепи управления Us постоянного тока DC по | |
| Количество выходов без задержки, размыкающий контакт | |
| Количество выходов без задержки, замыкающий контакт | |
| Количество выходов без задержки, переключающий контакт | |
| Количество выходов с задержкой, размыкающий контакт | |
| Количество выходов с задержкой, замыкающий контакт | |
| Количество выходов с задержкой, переключающий контакт | 1 |
| Установка на контактор | Нет |
| Выходы переключаемые с задержкой/мгновенного | |
| Подходит для монтажа на DIN-рейку | Да |
| Род тока включения | Переменный ток (AC) |
| Единица измерения | шт |
| Серия |
Характеристики
Тип
Реле времени
Ширина
18
Высота
90
Номинальный ток
16
Глубина
65
Возможно дистанционное управление
Да
Подходит для монтажа на DIN-рейку
Да
Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц с
230
Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц по
230
Род тока включения
Переменный ток (AC)
