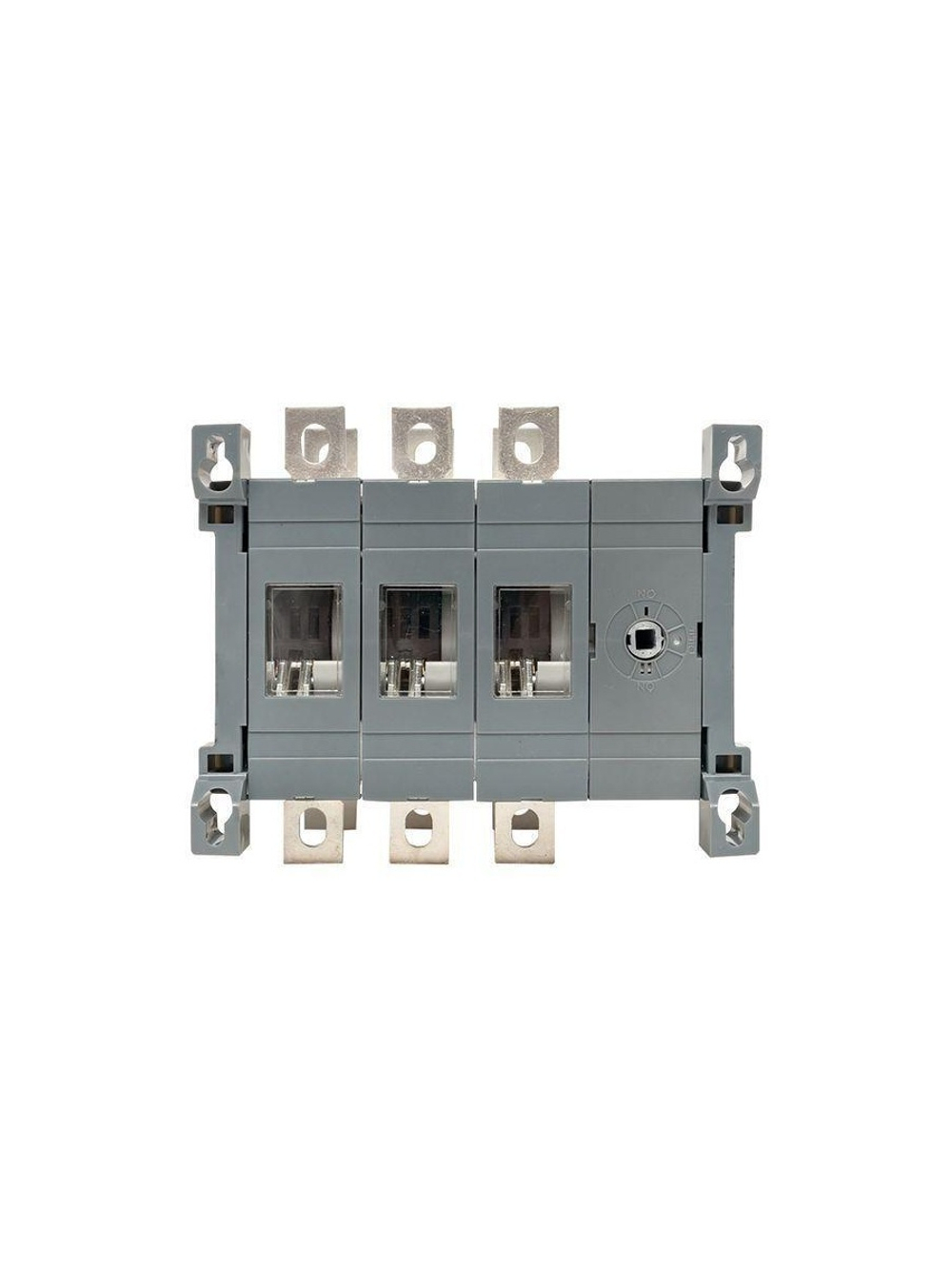

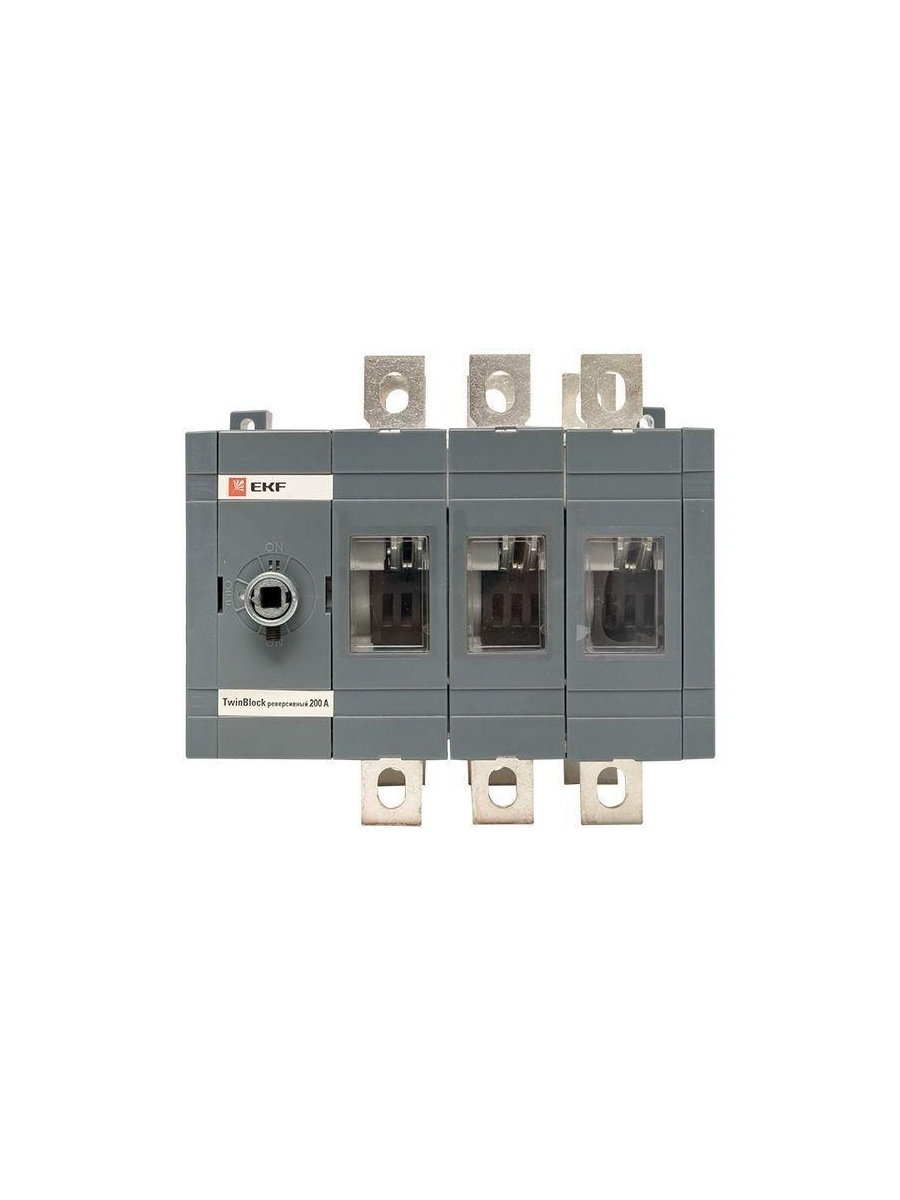

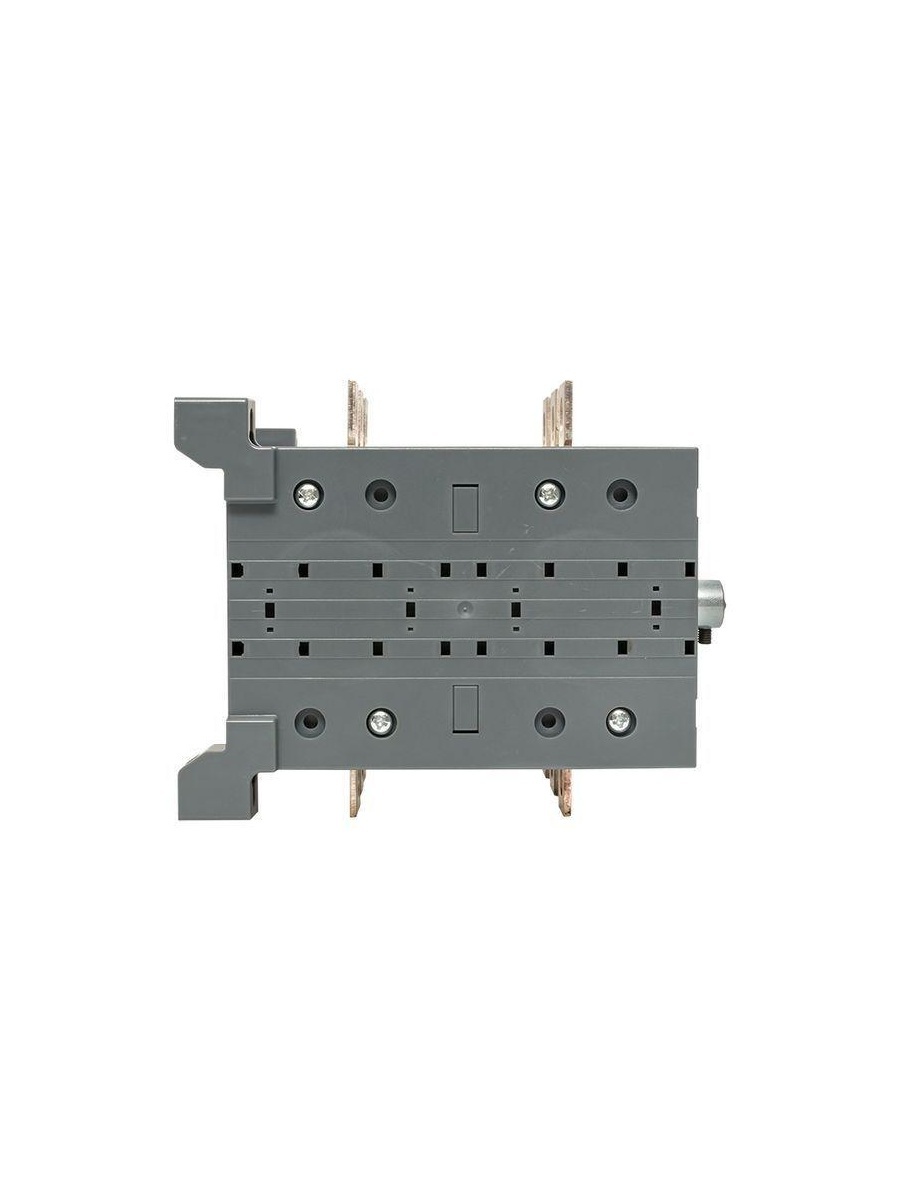

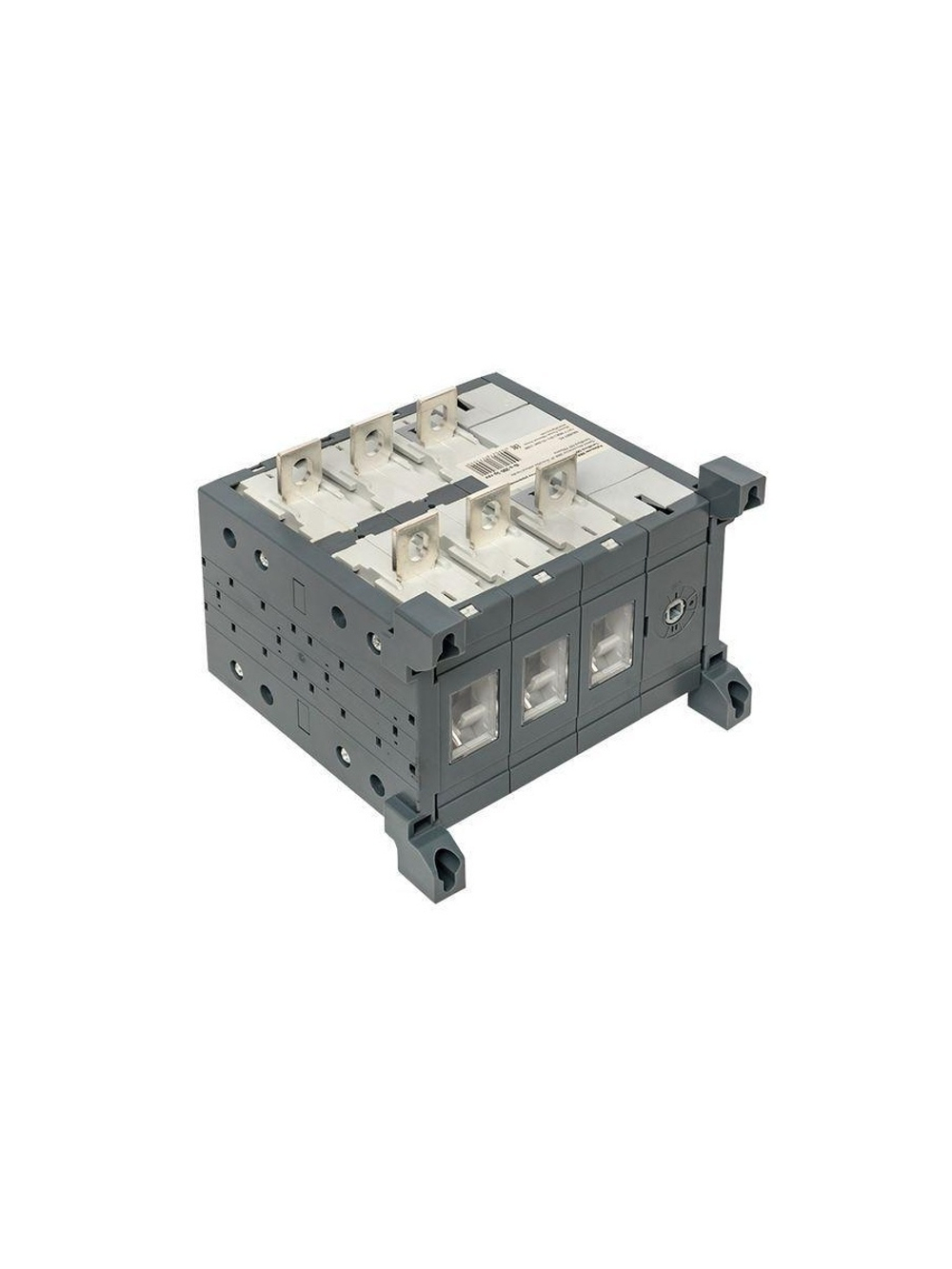

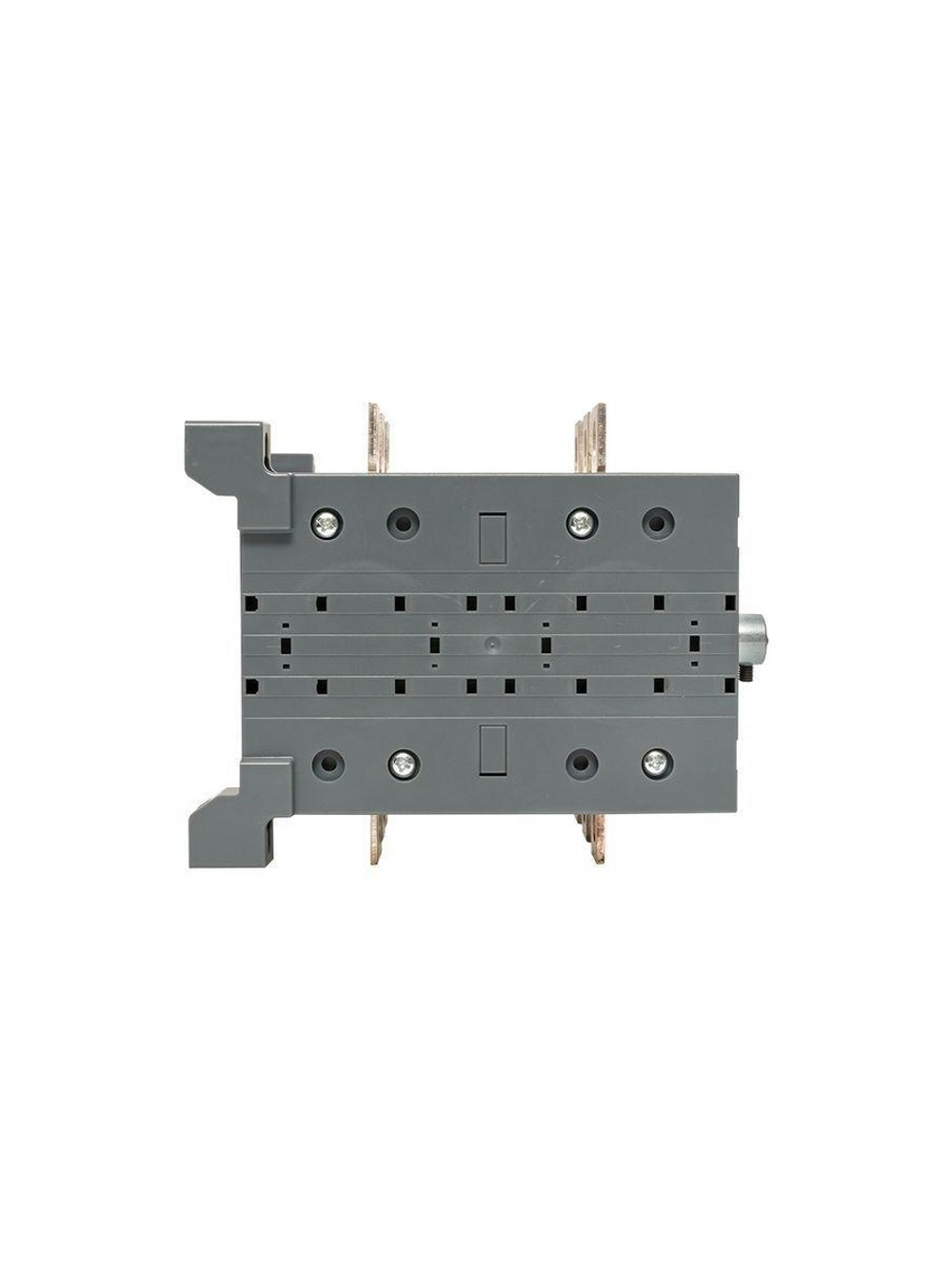

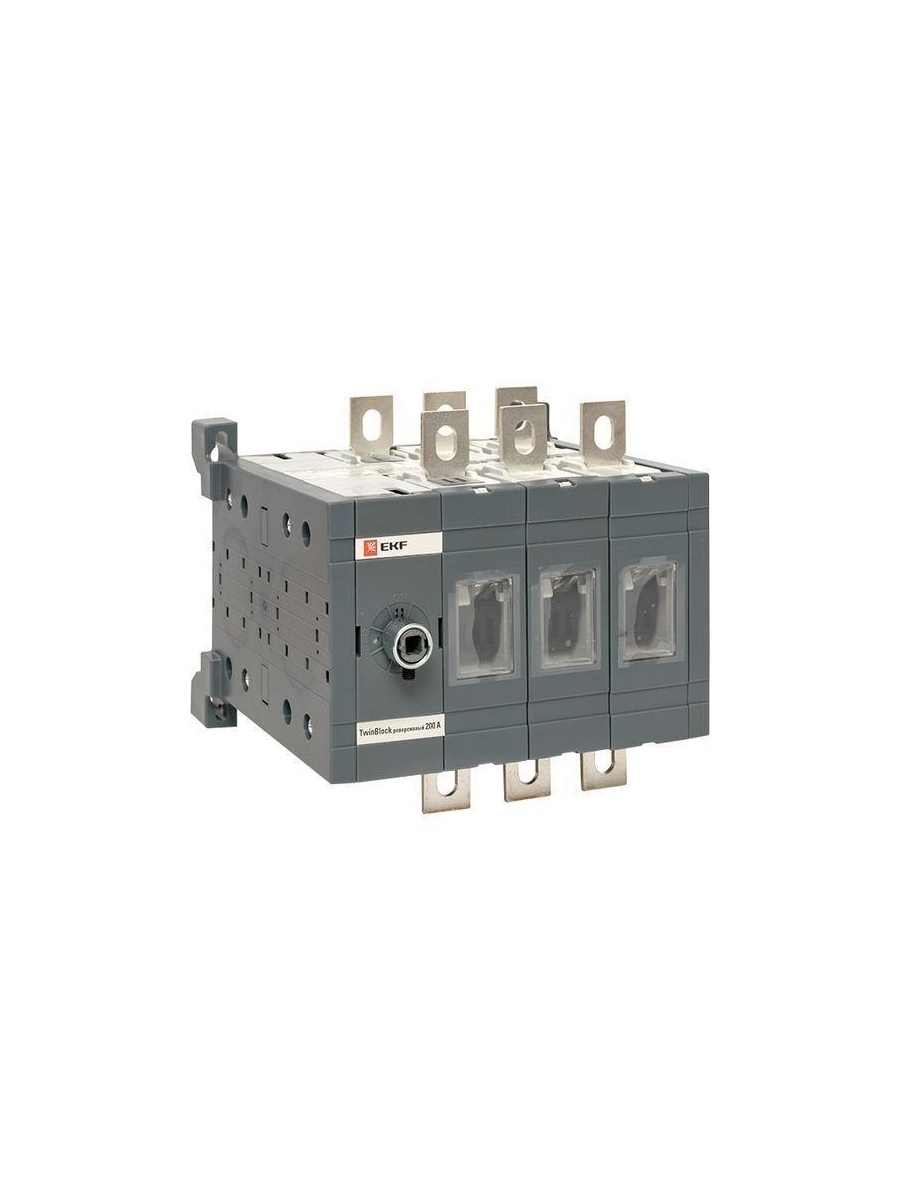

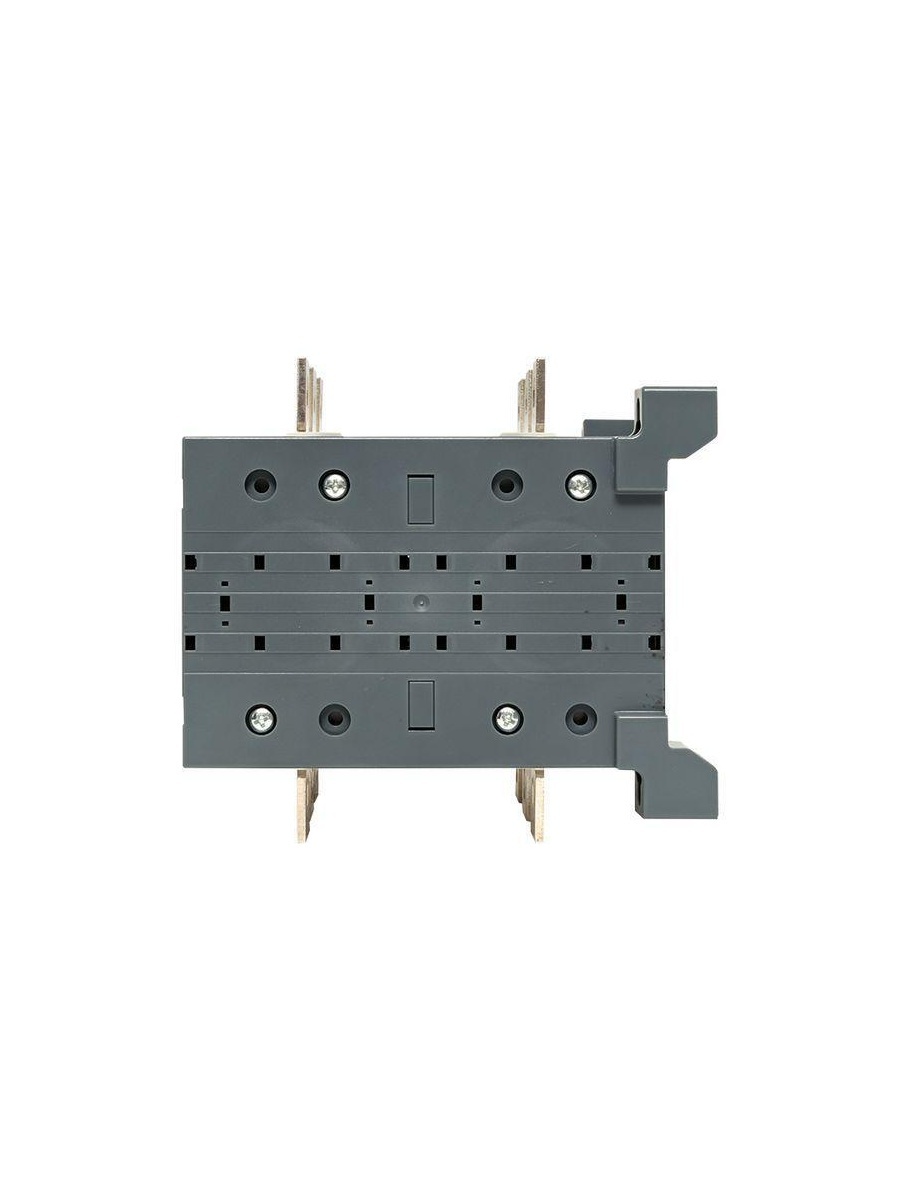

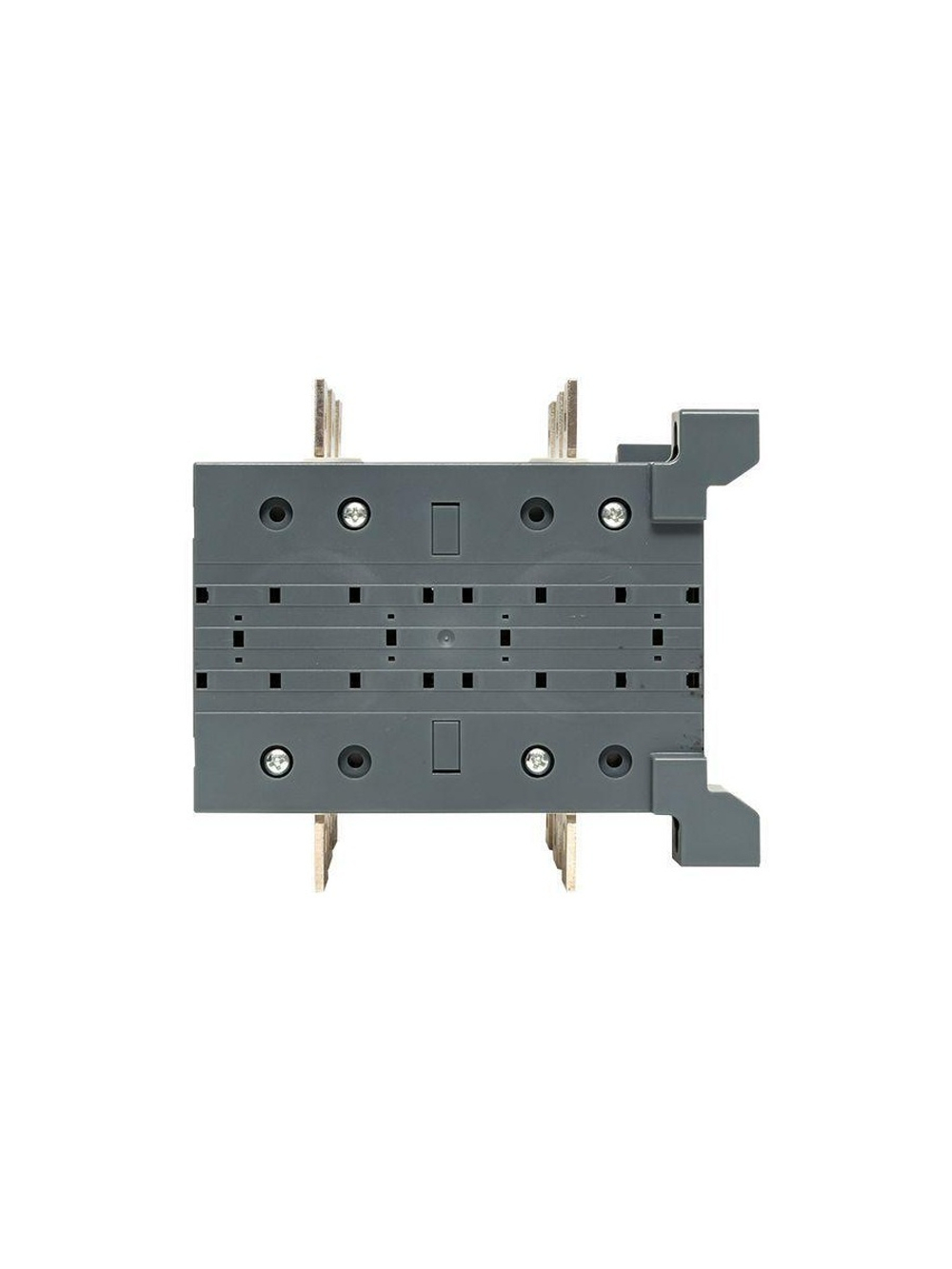

Рубильник 3п 200А реверсивный без рукоятки управления TwinBlock EKF tb-s-200-3p-rev.
Рубильники серии TwinBlock предназначены для пропускания номинальных токов, включения и отключения электрических цепей номинальным напряжением до 690 В переменного тока частотой 50 и 60 Гц в устройствах распределения электрической энергии. Выключатели-разъединители серии TwinBlock (модели 40-800 А) имеют возможность подключения дополнительного четвертого полюса. Реверсивные рубильники серии TwinBlock предназначены для переключения нагрузки на резервную линию с разрывом питания (индикация положений на рубильнике I-0-II). Электрические характеристики реверсивных рубильников серии TwinBlock позволяют выполнять переключение под нагрузкой между двумя источниками питания, даже при токах с высокой индуктивной составляющей и пусковых токах двигателей.
Рубильники серии TwinBlock предназначены для пропускания номинальных токов, включения и отключения электрических цепей номинальным напряжением до 690 В переменного тока частотой 50 и 60 Гц в устройствах распределения электрической энергии. Выключатели-разъединители серии TwinBlock (модели 40-800 А) имеют возможность подключения дополнительного четвертого полюса. Реверсивные рубильники серии TwinBlock предназначены для переключения нагрузки на резервную линию с разрывом питания (индикация положений на рубильнике I-0-II). Электрические характеристики реверсивных рубильников серии TwinBlock позволяют выполнять переключение под нагрузкой между двумя источниками питания, даже при токах с высокой индуктивной составляющей и пусковых токах двигателей.
| Ширина | |
| Высота | |
| Глубина | |
| Номинальная мощность при AC-3, 400 В | |
| Количество вспомогательных замыкающих контактов | 0 |
| Количество вспомогательных размыкающих контактов | 0 |
| Номинальный ток длительной нагрузки Iu | 200 |
| Количество полюсов | 3 |
| Номинальное напряжение с | 400 |
| Номинальное напряжение по | 690 |
| Условный номинальный ток короткого замыкания Iq | 40.5 |
| Степень защиты (IP) лицевой стороны | IP00 |
| Количество вспомогательных переключающих контактов | 0 |
| С блокировкой | Да |
| Тип присоединения главной электрической цепи | Болтовое соединение |
| Тип элемента управления | Поворотный рычаг |
| Исполнение в качестве главного выключателя | Да |
| Исполнение в качестве выключателя-разъединителя | |
| Номинальная мощность в рабочем режиме AC-23, 400 В | 99 |
| Номинальная мощность в рабочем режиме AC-3, 400 В | |
| Номинальный кратковременно выдерживаемый ток Icw | 8 |
| Цвет элементов управления | Черный |
| Максимальное номинальное рабочее напряжение Ue переменного тока AC | 690 |
| Моторный привод опционально | Нет |
| Независимый расцепитель | Нет |
| Конструктивное исполнение | Для монтажа в распределительном щите |
| Реверсивное исполнение | Да |
| Единица измерения | шт |
| Серия | EKF |
Характеристики
Тип
Выключатель-разъединитель
Количество полюсов
3
Тип элемента управления
Поворотный рычаг
Количество вспомогательных замыкающих контактов
0
Количество вспомогательных размыкающих контактов
0
Номинальный ток длительной нагрузки Iu
200
Количество вспомогательных переключающих контактов
0
Номинальное напряжение с
400
Номинальное напряжение по
690
Моторный привод опционально
Нет
Конструктивное исполнение
Для монтажа в распределительном щите
