Описание

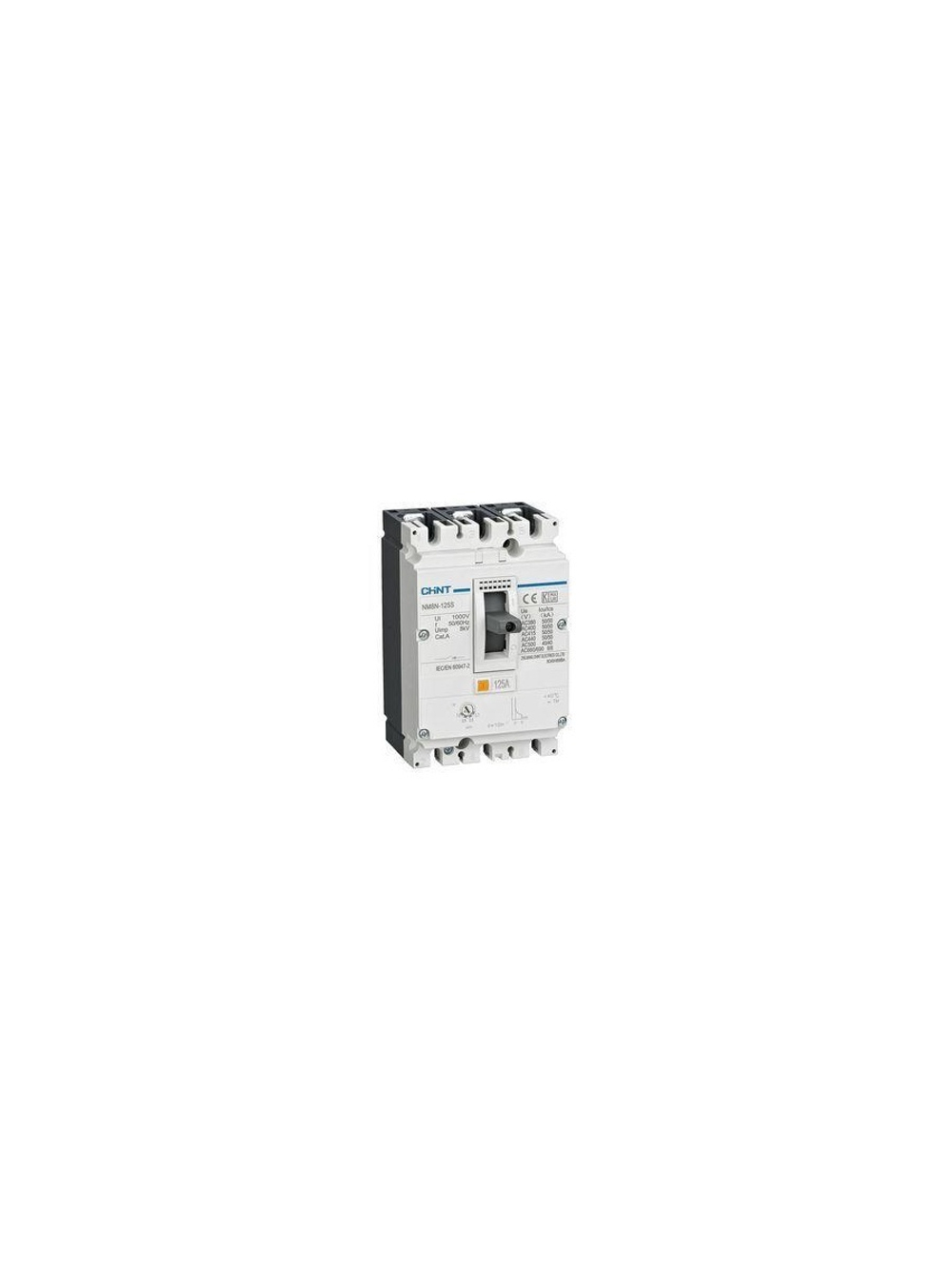

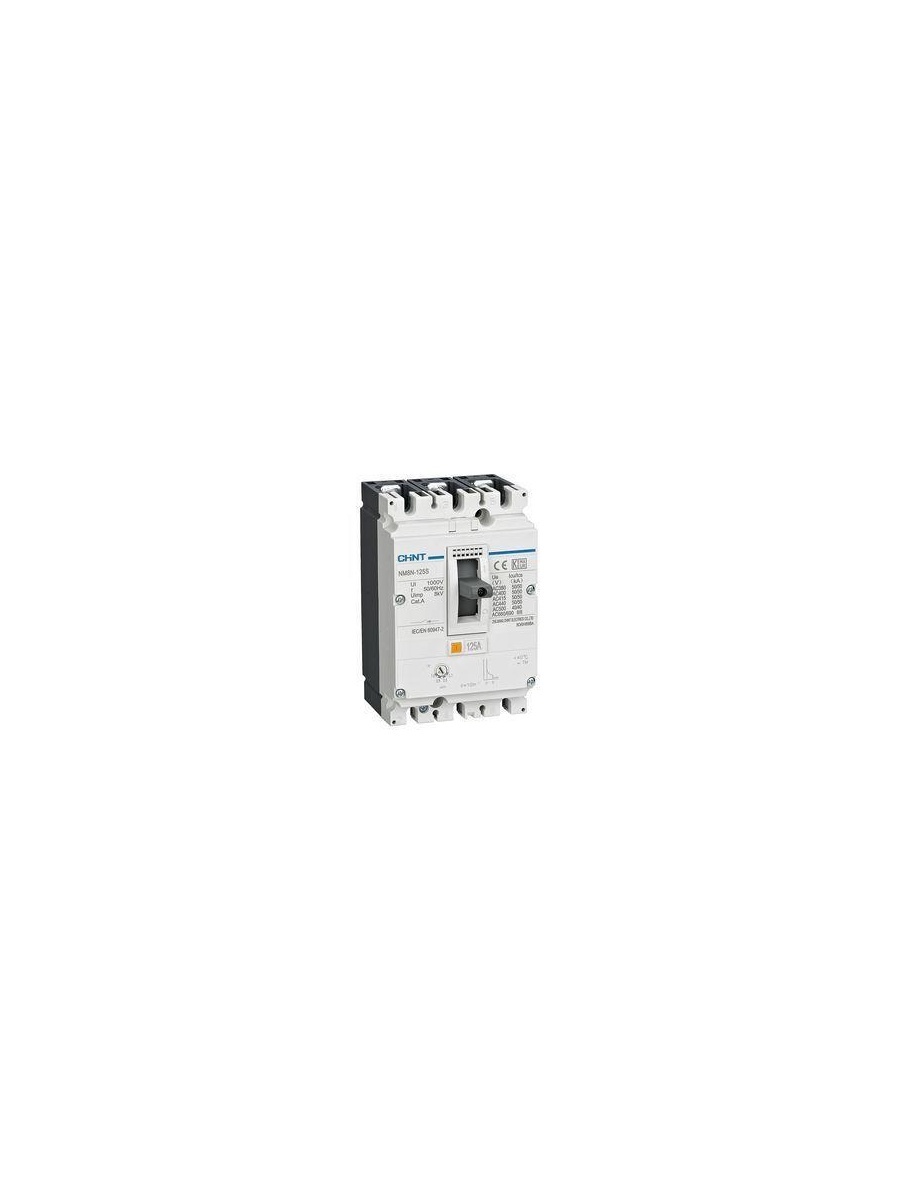

Выключатель автоматический 3п 100А 50кА NM8N-125S TM с рег. термомаг. расцеп. (R) CHINT 271589.
Автоматический выключатель в литом корпусе серии NM8N предназначен для работы с цепями переменного тока частотой 50/60 Гц с номинальным напряжением 690 В и ниже, а также в системах с напряжением постоянного тока до 1000 В включительно при номинальных токах от 16 до 1600 A. Он обеспечивает защиту цепей и электрооборудования от перегрузок по напряжению, коротких замыканий или пониженного напряжения, а также защиту от перегрузок по напряжению, коротких замыканий или пониженного напряжения при нечастых запусках двигателя. Изделия имеют функции защиты распределительных устройств, двигателей, защиты по дифференциальному току и функции полного отключения. Автоматический выключатель может монтироваться вертикально, горизонтально, а также допускает подключение силовых линий снизу корпуса.
Автоматический выключатель в литом корпусе серии NM8N предназначен для работы с цепями переменного тока частотой 50/60 Гц с номинальным напряжением 690 В и ниже, а также в системах с напряжением постоянного тока до 1000 В включительно при номинальных токах от 16 до 1600 A. Он обеспечивает защиту цепей и электрооборудования от перегрузок по напряжению, коротких замыканий или пониженного напряжения, а также защиту от перегрузок по напряжению, коротких замыканий или пониженного напряжения при нечастых запусках двигателя. Изделия имеют функции защиты распределительных устройств, двигателей, защиты по дифференциальному току и функции полного отключения. Автоматический выключатель может монтироваться вертикально, горизонтально, а также допускает подключение силовых линий снизу корпуса.
| Номинальный ток | |
| Количество вспомогательных замыкающих контактов | |
| Количество вспомогательных размыкающих контактов | |
| Номинальный ток длительной нагрузки Iu | 100 |
| Количество полюсов | 3 |
| Диапазон настройки устройства защиты от перегрузки с | 70 |
| Диапазон настройки устройства защиты от перегрузки по | 100 |
| Количество вспомогательных переключающих контактов | |
| Номинальное напряжение с | 690 |
| Номинальное напряжение по | |
| Степень защиты IP | IP40 |
| Имеется указатель расцепления | |
| Номинальная предельная наибольшая отключающая способность Icu при 400 В, 50 Гц | 50 |
| Диапазон регулировки срабатывания без задержки расцепителя короткого замыкания с | 1000 |
| Диапазон регулировки срабатывания без задержки расцепителя коротк. замыкания по | 1000 |
| Подходит для монтажа на DIN-рейку | |
| Встроенная защита от замыканий на землю | |
| Моторный привод опционально | |
| С защитой по минимальному напряжению | |
| Конструктивное исполнение | |
| Единица измерения | шт |
| Серия | NM8N |
Характеристики
Тип
Выключатель автоматический силовой
Количество полюсов
3
Степень защиты IP
IP40
Номинальный ток длительной нагрузки Iu
100
Диапазон настройки устройства защиты от перегрузки с
70
Диапазон настройки устройства защиты от перегрузки по
100
Номинальное напряжение с
690
Номинальная предельная наибольшая отключающая способность Icu при 400 В, 50 Гц
50
Диапазон регулировки срабатывания без задержки расцепителя короткого замыкания с
1000
Диапазон регулировки срабатывания без задержки расцепителя коротк. замыкания по
1000
