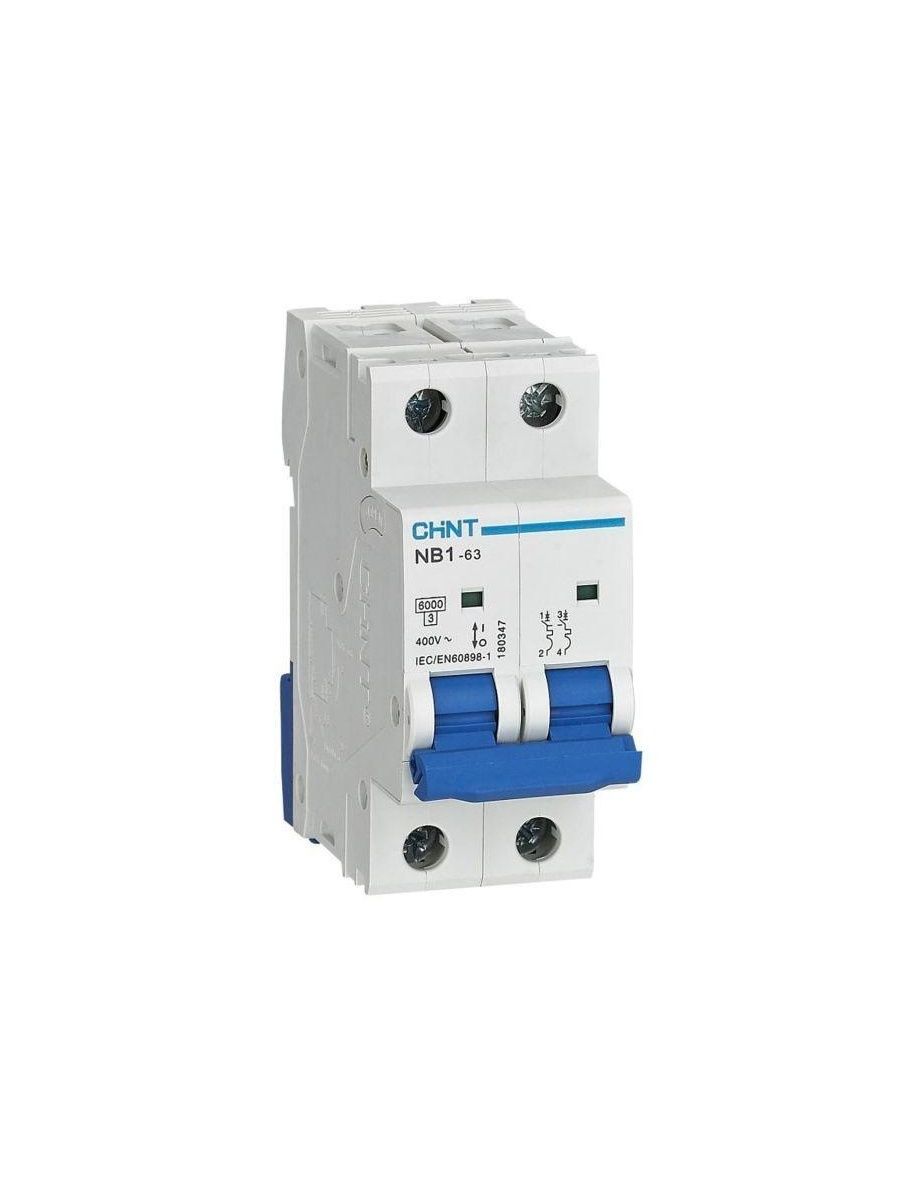

Выключатель автоматический модульный 2п B 16А 6кА NB1-63 (R) CHINT 179644

Выключатель автоматический модульный 2п B 16А 6кА NB1-63 (R) CHINT 179644. Модульные автоматические выключатели серии NB1-63 предназначены для применения в сетях переменного тока напряжением 220/400 В частотой 50/60 Гц с номинальным током до 63 А для нечастых включений и отключений нагрузок, а также защиты от перегрузки и короткого замыкания в электроустановках жилых, общественных и промышленных зданий. Основные характеристики: Номинальный ток – от 1 А до 63 А Исполнение по числу полюсов – 1P, 1P+N, 2P, 3P, 4P, 3P+N Тип характеристики мгновенного срабатывания – B, C и D Отключающая способность – 6000 A Механическая износостойкость – 20000 циклов В/О Электрическая износостойкость – 10000 циклов В/О Категория применения – A Класс токоограничения – 3 Степень загрязнения – 2 Степень защиты – IP20 Ширина полюса – 18 мм Монтаж – на симметричную DIN-рейку 35 мм Подключение – кабелем, шины типа PIN и FORK Сигнализация – окошко индикации положения главных контактов Автоматические выключатели серии NB1-63 дополнительно могут оснащаться следующими устройствами: - вспомогательный контакт состояния XF9; - сигнальный контакт аварийного срабатывания XF9J; - независимый расцепитель S9 или расцепитель минимального/максимального напряжения V9. Частота Род токаПеременный ток (AC) Глубина монтажа, установки Номинальный ток16 Номинальное напряжение400 Частота с50 Частота по60 Характеристика срабатыванияB Номинальное напряжение изоляции Ui500 Степень загрязнения (число)2 Ширина в числах модульных расстояний2 Степень защиты IPIP20 Количество защищенных полюсов2 С коммутируемым нейтральным проводником Для скрытого монтажа Сечение однопроволочного проводника с Сечение однопроволочного проводника по Сечение многопроволочного гибкого проводника с Сечение многопроволочного гибкого проводника по Рабочая температура окружающей среды с-25 Рабочая температура окружающей среды по40 Общее количество полюсов2 Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 400 В Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 230 В6 Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 230В Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 400 В Номинальное импульсное напряжение4 Единица измеренияшт СерияNB1-63 (H)
