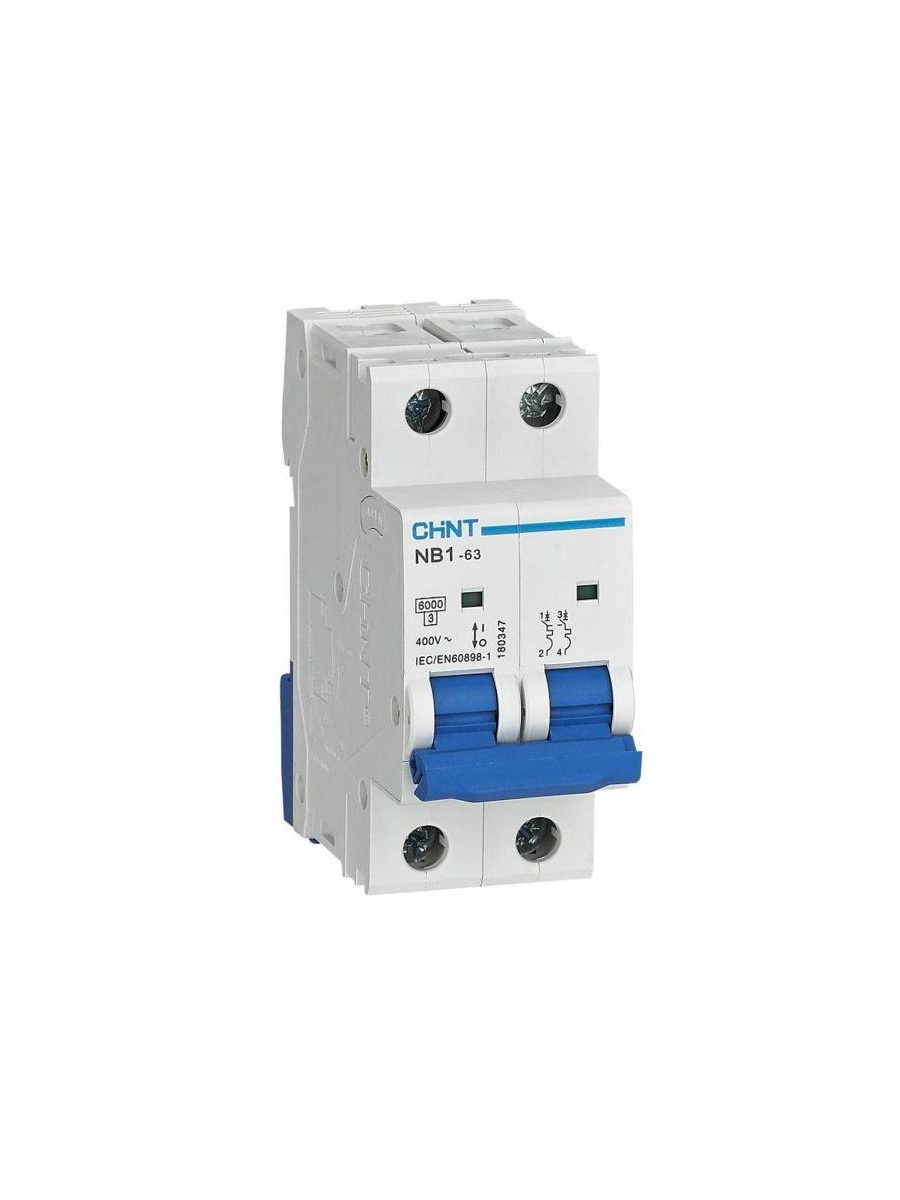

Выключатель автоматический модульный 2п C 4А 6кА NB1-63 (R) CHINT 179664

Модульные автоматические выключатели серии NB1-63 предназначены для применения в сетях переменного тока напряжением 220/400 В частотой 50/60 Гц с номинальным током до 63 А для нечастых включений и отключений нагрузок, а также защиты от перегрузки и короткого замыкания в электроустановках жилых, общественных и промышленных зданий.
Основные характеристики:
Номинальный ток – от 1 А до 63 А
Исполнение по числу полюсов – 1P, 1P+N, 2P, 3P, 4P, 3P+N
Тип характеристики мгновенного срабатывания – B, C и D
Отключающая способность – 6000 A
Механическая износостойкость – 20000 циклов В/О
Электрическая износостойкость – 10000 циклов В/О
Категория применения – A
Класс токоограничения – 3
Степень загрязнения – 2
Степень защиты – IP20
Ширина полюса – 18 мм
Монтаж – на симметричную DIN-рейку 35 мм
Подключение – кабелем, шины типа PIN и FORK
Сигнализация – окошко индикации положения главных контактов
Автоматические выключатели серии NB1-63 дополнительно могут оснащаться следующими устройствами:
- вспомогательный контакт состояния XF9;
- сигнальный контакт аварийного срабатывания XF9J;
- независимый расцепитель S9 или расцепитель минимального/максимального напряжения V9.
Частота - 50
Род тока - Переменный ток (AC)
Глубина монтажа, установки - 77.8
Номинальный ток - 4
Номинальное напряжение - 400
Частота с - 50
Частота по - 60
Характеристика срабатывания - C
Номинальное напряжение изоляции Ui - 500
Степень загрязнения (число) - 2
Ширина в числах модульных расстояний - 2
Степень защиты IP - IP20
Количество защищенных полюсов - 2
С коммутируемым нейтральным проводником - Нет
Сечение однопроволочного проводника с - 1
Сечение однопроволочного проводника по - 25
Сечение многопроволочного гибкого проводника с - 1
Сечение многопроволочного гибкого проводника по - 25
Рабочая температура окружающей среды с - -25
Рабочая температура окружающей среды по - 40
Общее количество полюсов - 2
Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 400 В - 6
Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 230 В - 6
Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 230В - 6
Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 400 В - 6
Номинальное импульсное напряжение - 4
Единица измерения - шт
Серия - NB1-63
