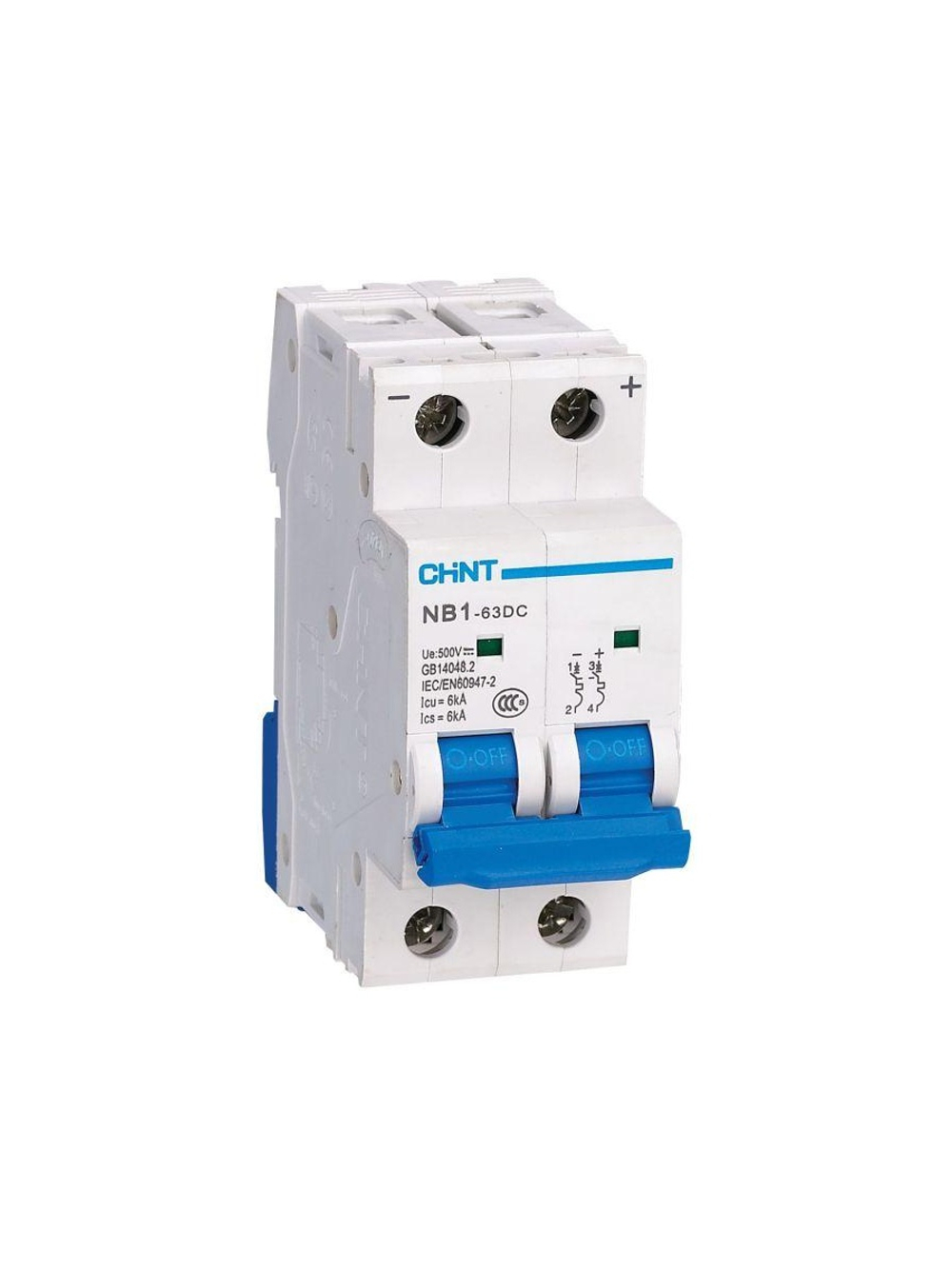

Выключатель автоматический модульный 2п C 4А 6кА NB1-63DC 500В DC (R) CHINT 182716

Модульные автоматические выключатели серии NB1-63DC предназначены для применения в сетях постоянного тока напряжением 1000 В с током до 63 А для нечастых включений и отключений цепи при номинальной нагрузке, а также защиты распределительных и групповых цепей от перегрузки и короткого замыкания в распределительных щитах систем автоматизации и управления промышленными процессами, транспорта, возобновляемой энергетики и т.д.).
Основные характеристики:
Номинальный ток – от 1 А до 63 А
Исполнение по числу полюсов – 1P, 2P, 3P, 4P
Номинальное рабочее напряжение – DC250B (1P); DC500B (2P); DC1000B (4P)
Тип характеристики мгновенного срабатывания – C (7–10In)
Отключающая способность – 6кA
Механическая износостойкость – 20000 циклов В/О
Электрическая износостойкость – 1500 циклов В/О
Категория применения – A
Степень загрязнения – 2
Степень защиты – IP20
Ширина полюса – 18 мм
Монтаж – на симметричную DIN-рейку 35 мм
Подключение – кабелем, шины типа PIN и FORK
Сигнализация – окошко индикации положения главных контактов
Автоматические выключатели серии NB1-63DC могут оснащаться следующими устройствами:
- вспомогательный контакт состояния XF9;
- сигнальный контакт аварийного срабатыванияXF9J;
- независимый расцепитель S9 или расцепитель минимального напряжения V9.
Род тока - Постоянный ток (DC)
Номинальный ток - 4
Номинальное напряжение - 500
Частота с - 50
Частота по - 60
Характеристика срабатывания - C
Номинальное напряжение изоляции Ui - 300
Степень загрязнения (число) - 2
Ширина в числах модульных расстояний - 2
Степень защиты IP - IP20
Количество защищенных полюсов - 2
Рабочая температура окружающей среды с - -35
Рабочая температура окружающей среды по - 70
Общее количество полюсов - 2
Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 230 В - 6
Номинальное импульсное напряжение - 4
Единица измерения - шт
Серия - NB1-63DC
