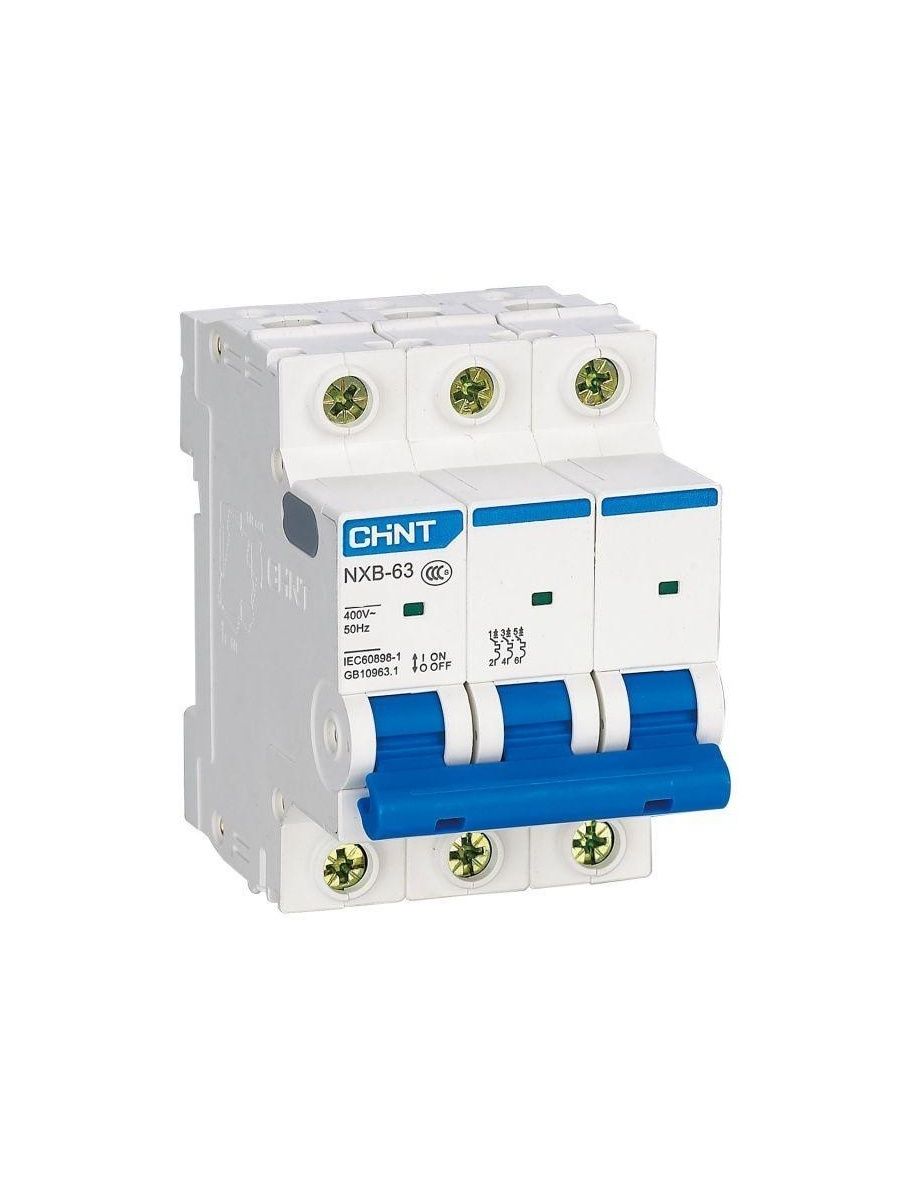

Выключатель автоматический модульный 3п B 63А 6кА NXB-63 (R) CHINT 814202

Выключатель автоматический модульный 3п B 63А 6кА NXB-63 (R) CHINT 814202. Модульные автоматические выключатели серии NXB-63 предназначены для применения в сетях переменного тока напряжением 220/400 В частотой 50/60 Гц с номинальным током до 63 А для нечастых включений и отключений нагрузок, а также защиты от перегрузки и короткого замыкания в электроустановках жилых, общественных и промышленных зданий. Применимы в бытовых и аналогичных электроустановках, с доступом не обученного специально персонала. Основные характеристики: Номинальный ток – от 1 А до 63 А Исполнение по числу полюсов – 1P; 1P+N; 2P; 3P; 3P+N; 4P Тип характеристики мгновенного срабатывания – B, C, D Предельная отключающая способность – 6000 А; 10000 А (2P, АС230В) Рабочая отключающая способность – 6000 А; 7500 А (2P, АС230В) Механическая износостойкость – 20000 циклов В/О Электрическая износостойкость – 10000 циклов В/О Категория применения – A Класс токоограничения – 3 Степень загрязнения – 2 Степень защиты – IP20 Ширина полюса – 18 мм Монтаж – на симметричную DIN-рейку 35 мм Подключение – кабелем, шины типа PIN и FORK Сигнализация – окошко индикации положения главных контактов Автоматические выключатели серии NXB-63 дополнительно могут оснащаться следующими устройствами: - вспомогательный контакт состояния AX-X1; - сигнальный контакт аварийного срабатывания AL-X1; - независимый расцепитель SHT-X1 или расцепитель минимального/максимального напряжения (OUVT-X1; UVT-X1; OVT-X1). Частота Род токаПеременный ток (AC) Глубина монтажа, установки Номинальный ток63 Номинальное напряжение400 Частота с50 Частота по60 Характеристика срабатыванияB Номинальное напряжение изоляции Ui500 Степень загрязнения (число)2 Ширина в числах модульных расстояний3 Степень защиты IPIP20 Количество защищенных полюсов3 С коммутируемым нейтральным проводником Для скрытого монтажа Сечение однопроволочного проводника с Сечение однопроволочного проводника по Сечение многопроволочного гибкого проводника с Сечение многопроволочного гибкого проводника по Рабочая температура окружающей среды с-35 Рабочая температура окружающей среды по70 Общее количество полюсов3 Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 400 В Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 230 В6 Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 230В Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 400 В Номинальное импульсное напряжение4 Единица измеренияшт СерияNXB-63
