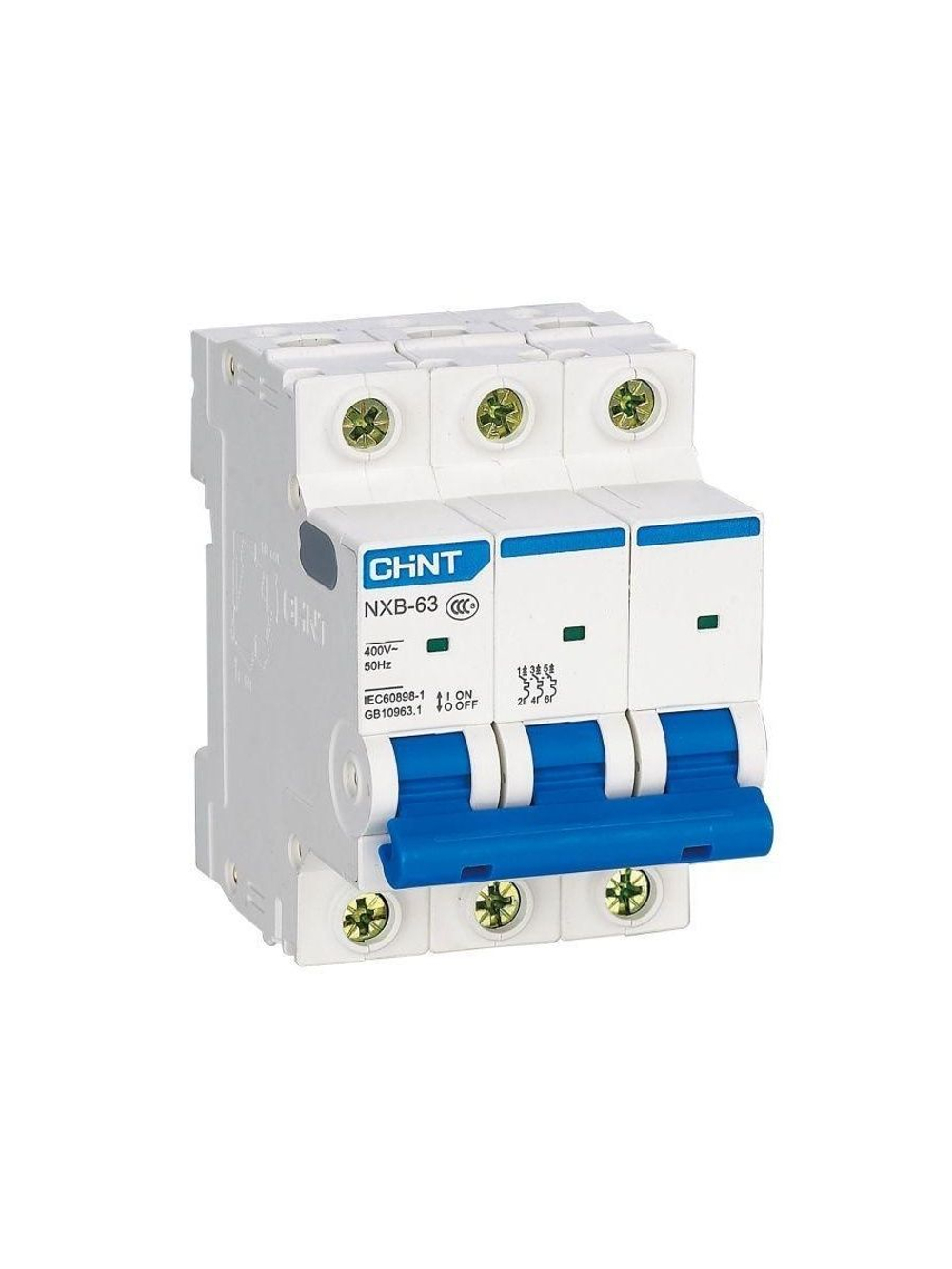

Выключатель автоматический модульный 3п C 3А 6кА NXB-63 (R) CHINT 814166

Выключатель автоматический модульный 3п C 3А 6кА NXB-63 (R) CHINT 814166. Модульные автоматические выключатели серии NXB-63 предназначены для применения в сетях переменного тока напряжением 220/400 В частотой 50/60 Гц с номинальным током до 63 А для нечастых включений и отключений нагрузок, а также защиты от перегрузки и короткого замыкания в электроустановках жилых, общественных и промышленных зданий. Применимы в бытовых и аналогичных электроустановках, с доступом не обученного специально персонала. Основные характеристики: Номинальный ток – от 1 А до 63 А Исполнение по числу полюсов – 1P; 1P+N; 2P; 3P; 3P+N; 4P Тип характеристики мгновенного срабатывания – B, C, D Предельная отключающая способность – 6000 А; 10000 А (2P, АС230В) Рабочая отключающая способность – 6000 А; 7500 А (2P, АС230В) Механическая износостойкость – 20000 циклов В/О Электрическая износостойкость – 10000 циклов В/О Категория применения – A Класс токоограничения – 3 Степень загрязнения – 2 Степень защиты – IP20 Ширина полюса – 18 мм Монтаж – на симметричную DIN-рейку 35 мм Подключение – кабелем, шины типа PIN и FORK Сигнализация – окошко индикации положения главных контактов Автоматические выключатели серии NXB-63 дополнительно могут оснащаться следующими устройствами: - вспомогательный контакт состояния AX-X1; - сигнальный контакт аварийного срабатывания AL-X1; - независимый расцепитель SHT-X1 или расцепитель минимального/максимального напряжения (OUVT-X1; UVT-X1; OVT-X1). Частота50 Род токаПеременный ток (AC) Глубина монтажа, установки77.8 Номинальный ток3 Номинальное напряжение400 Частота с50 Частота по60 Характеристика срабатыванияC Номинальное напряжение изоляции Ui500 Степень загрязнения (число)2 Ширина в числах модульных расстояний3 Степень защиты IPIP20 Количество защищенных полюсов3 С коммутируемым нейтральным проводникомНет Для скрытого монтажа Сечение однопроволочного проводника с1 Сечение однопроволочного проводника по25 Сечение многопроволочного гибкого проводника с1 Сечение многопроволочного гибкого проводника по25 Рабочая температура окружающей среды с-35 Рабочая температура окружающей среды по70 Общее количество полюсов3 Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 400 В6 Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 230 В6 Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 230В6 Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 400 В6 Номинальное импульсное напряжение4 Единица измеренияшт СерияNXB-63
