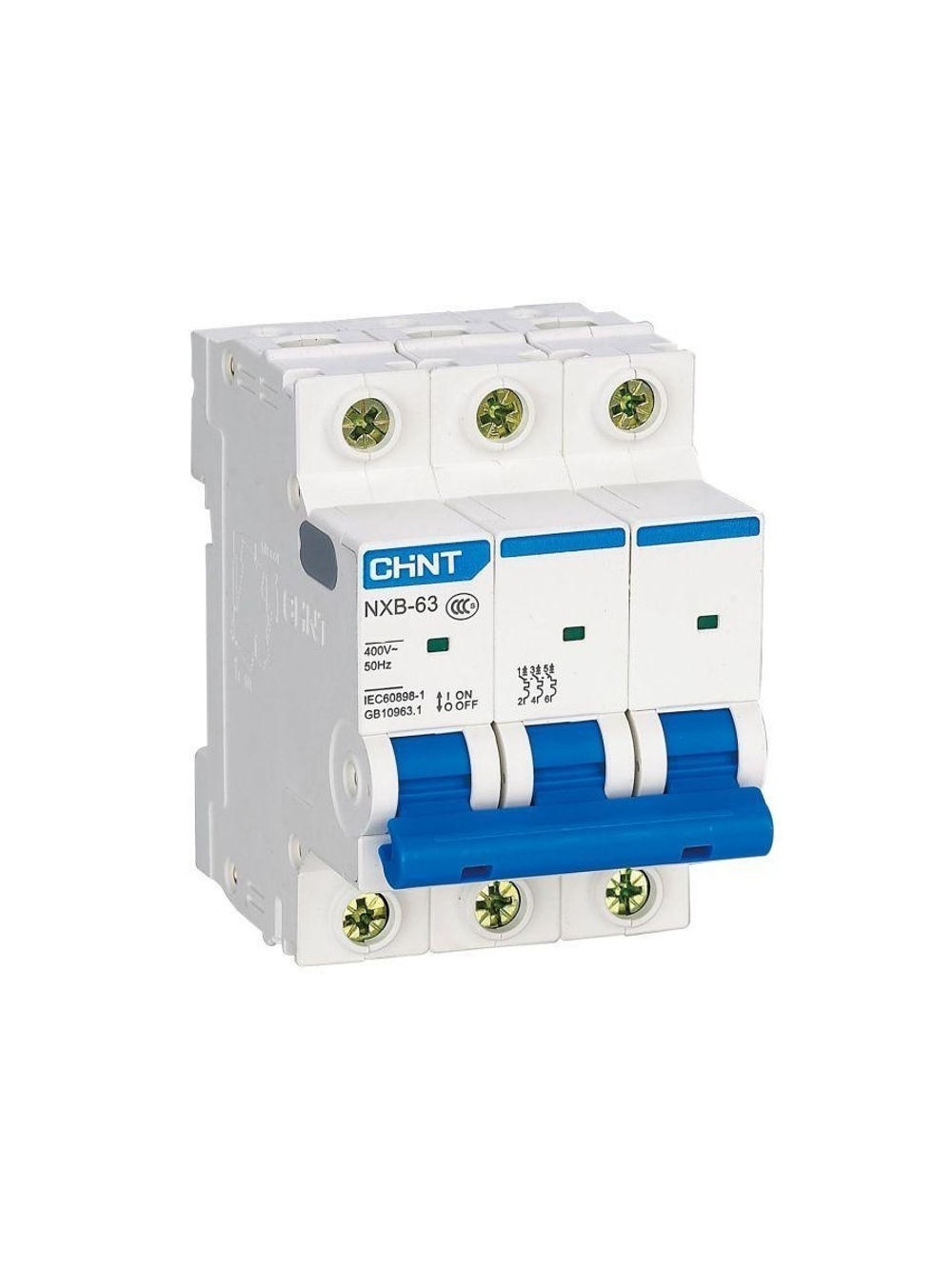

Выключатель автоматический модульный 3п D 40А 6кА NXB-63 (R) CHINT 814187

Модульные автоматические выключатели серии NXB-63 предназначены для применения в сетях переменного тока напряжением 220/400 В частотой 50/60 Гц с номинальным током до 63 А для нечастых включений и отключений нагрузок, а также защиты от перегрузки и короткого замыкания в электроустановках жилых, общественных и промышленных зданий. Применимы в бытовых и аналогичных электроустановках, с доступом не обученного специально персонала.
Основные характеристики:
Номинальный ток – от 1 А до 63 А
Исполнение по числу полюсов – 1P; 1P+N; 2P; 3P; 3P+N; 4P
Тип характеристики мгновенного срабатывания – B, C, D
Предельная отключающая способность – 6000 А; 10000 А (2P, АС230В)
Рабочая отключающая способность – 6000 А; 7500 А (2P, АС230В)
Механическая износостойкость – 20000 циклов В/О
Электрическая износостойкость – 10000 циклов В/О
Категория применения – A
Класс токоограничения – 3
Степень загрязнения – 2
Степень защиты – IP20
Ширина полюса – 18 мм
Монтаж – на симметричную DIN-рейку 35 мм
Подключение – кабелем, шины типа PIN и FORK
Сигнализация – окошко индикации положения главных контактов
Автоматические выключатели серии NXB-63 дополнительно могут оснащаться следующими устройствами:
- вспомогательный контакт состояния AX-X1;
- сигнальный контакт аварийного срабатывания AL-X1;
- независимый расцепитель SHT-X1 или расцепитель минимального/максимального напряжения (OUVT-X1; UVT-X1; OVT-X1).
Род тока - Переменный ток (AC)
Номинальный ток - 40
Номинальное напряжение - 400
Частота с - 50
Частота по - 60
Характеристика срабатывания - D
Номинальное напряжение изоляции Ui - 500
Степень загрязнения (число) - 2
Ширина в числах модульных расстояний - 3
Степень защиты IP - IP20
Количество защищенных полюсов - 3
Рабочая температура окружающей среды с - -35
Рабочая температура окружающей среды по - 70
Общее количество полюсов - 3
Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 230 В - 6
Номинальное импульсное напряжение - 4
Единица измерения - шт
Серия - NXB-63
