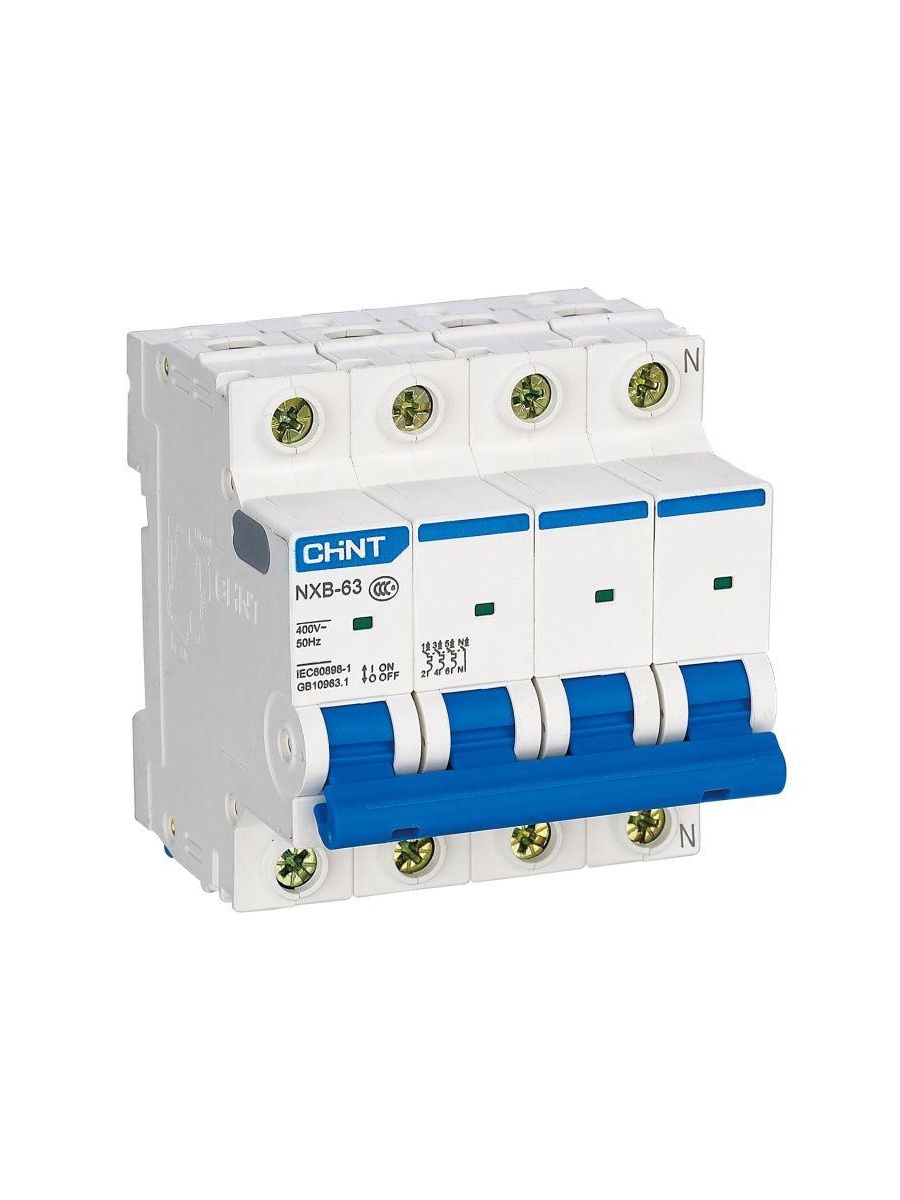

Выключатель автоматический модульный 4п C 32А 4.5кА NXB-63S (R) CHINT 296908

Модульные автоматические выключатели серии NXB-63S предназначены для применения в сетях переменного тока напряжением 240/415 В частотой 50/60 Гц с номинальным током до 63 А для нечастых включений и отключений нагрузок, а также защиты от перегрузки и короткого замыкания в электроустановках жилых и общественных зданий. Применимы в бытовых и аналогичных электроустановках, с доступом не обученного специально персонала.
Основные характеристики:
Номинальный ток – от 1 А до 63 А
Исполнение по числу полюсов – 1P; 1P+N; 2P; 3P; 3P+N; 4P
Тип характеристики мгновенного срабатывания – B, C, D
Предельная отключающая способность – 4500 А
Рабочая отключающая способность – 4500 А
Механическая износостойкость – 20000 циклов В/О
Электрическая износостойкость – 10000 циклов В/О
Категория применения – A
Класс токоограничения – 3
Степень загрязнения – 2
Степень защиты – IP20
Ширина полюса – 18 мм
Монтаж – на симметричную DIN-рейку 35 мм
Подключение – кабелем, шины типа PIN и FORK
Сигнализация – окошко индикации положения главных контактов
Автоматические выключатели серии NXB-63S дополнительно могут оснащаться следующими устройствами:
- вспомогательный контакт состояния AX-X1;
- сигнальный контакт аварийного срабатывания AL-X1;
- независимый расцепитель SHT-X1 или расцепитель минимального/максимального напряжения (OUVT-X1; UVT-X1; OVT-X1).
Частота - 50
Род тока - Переменный ток (AC)
Глубина монтажа, установки - 77.8
Номинальный ток - 32
Номинальное напряжение - 400
Частота с - 50
Частота по - 60
Характеристика срабатывания - C
Номинальное напряжение изоляции Ui - 500
Степень загрязнения (число) - 2
Ширина в числах модульных расстояний - 4
Степень защиты IP - IP20
Количество защищенных полюсов - 4
С коммутируемым нейтральным проводником - Да
Сечение однопроволочного проводника с - 1
Сечение однопроволочного проводника по - 25
Сечение многопроволочного гибкого проводника с - 1
Сечение многопроволочного гибкого проводника по - 25
Рабочая температура окружающей среды с - -35
Рабочая температура окружающей среды по - 70
Общее количество полюсов - 4
Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 400 В - 4.5
Номин. отключающая способность при коротком замыкании Icu IEC 60898 при 230 В - 4.5
Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 230В - 4.5
Номин. отключающая способность при коротком замыкании Icu IEC 60947-2 при 400 В - 4.5
Номинальное импульсное напряжение - 4
Единица измерения - шт
Серия - NXB-63S
