Описание

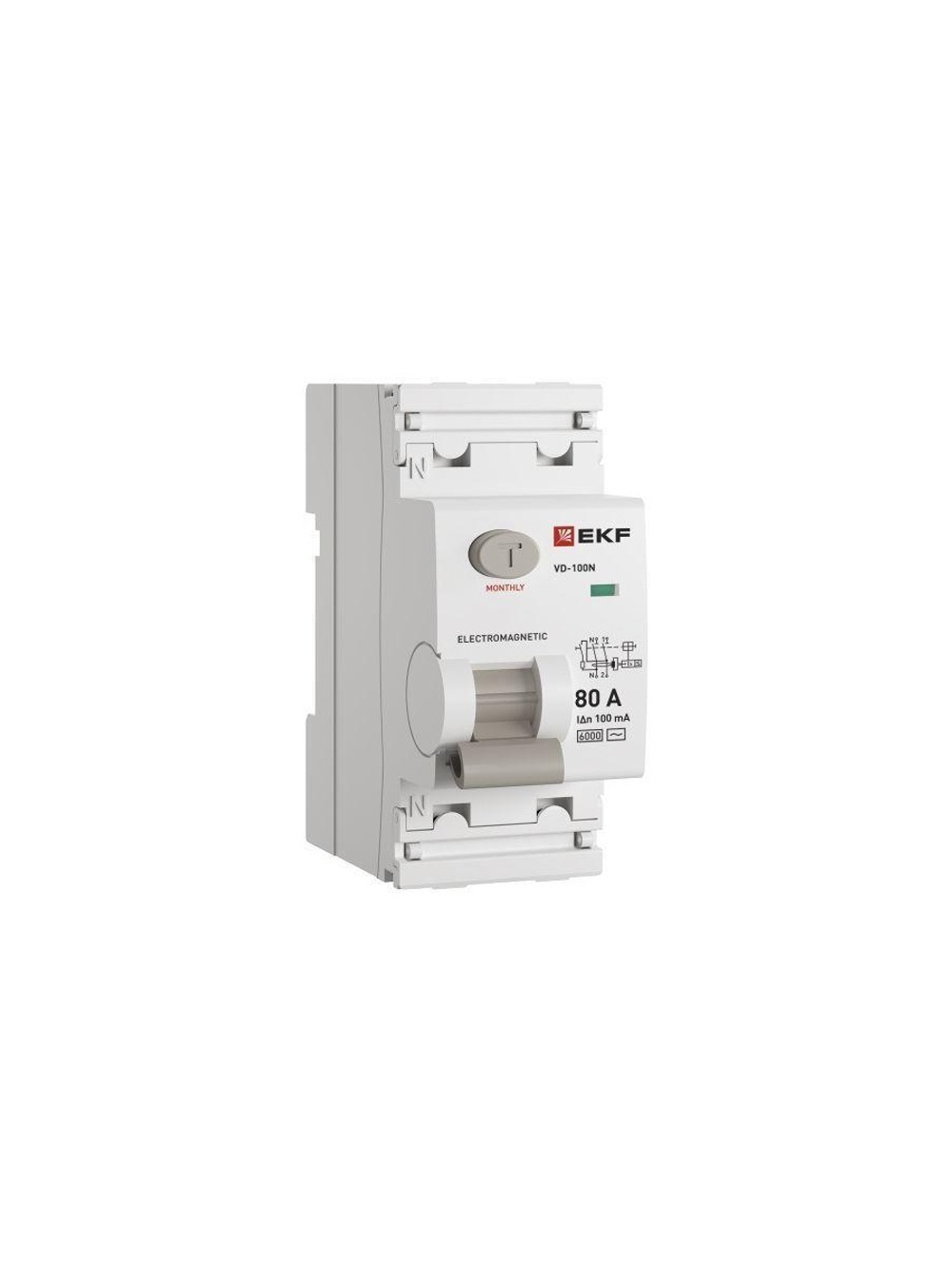

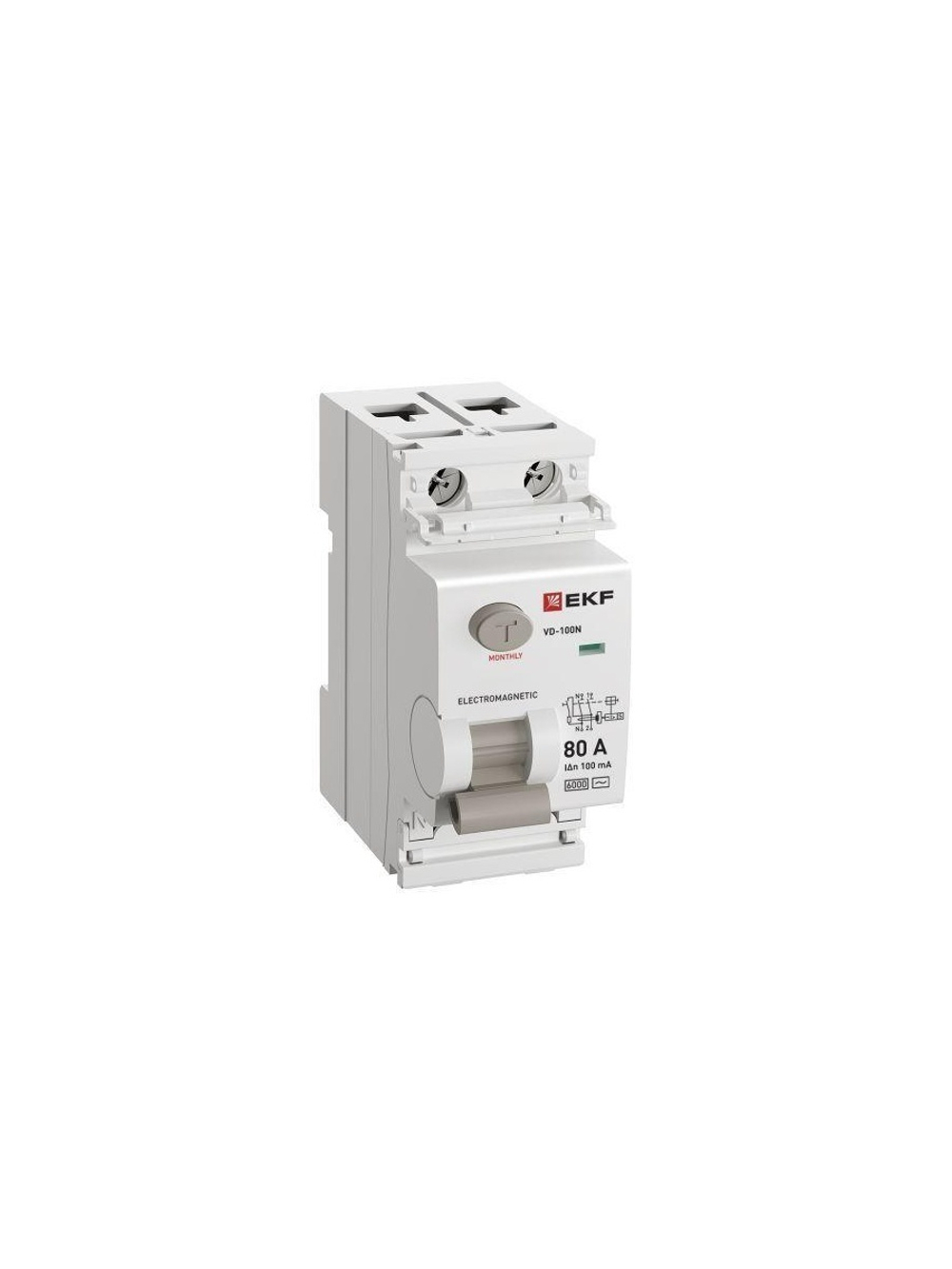

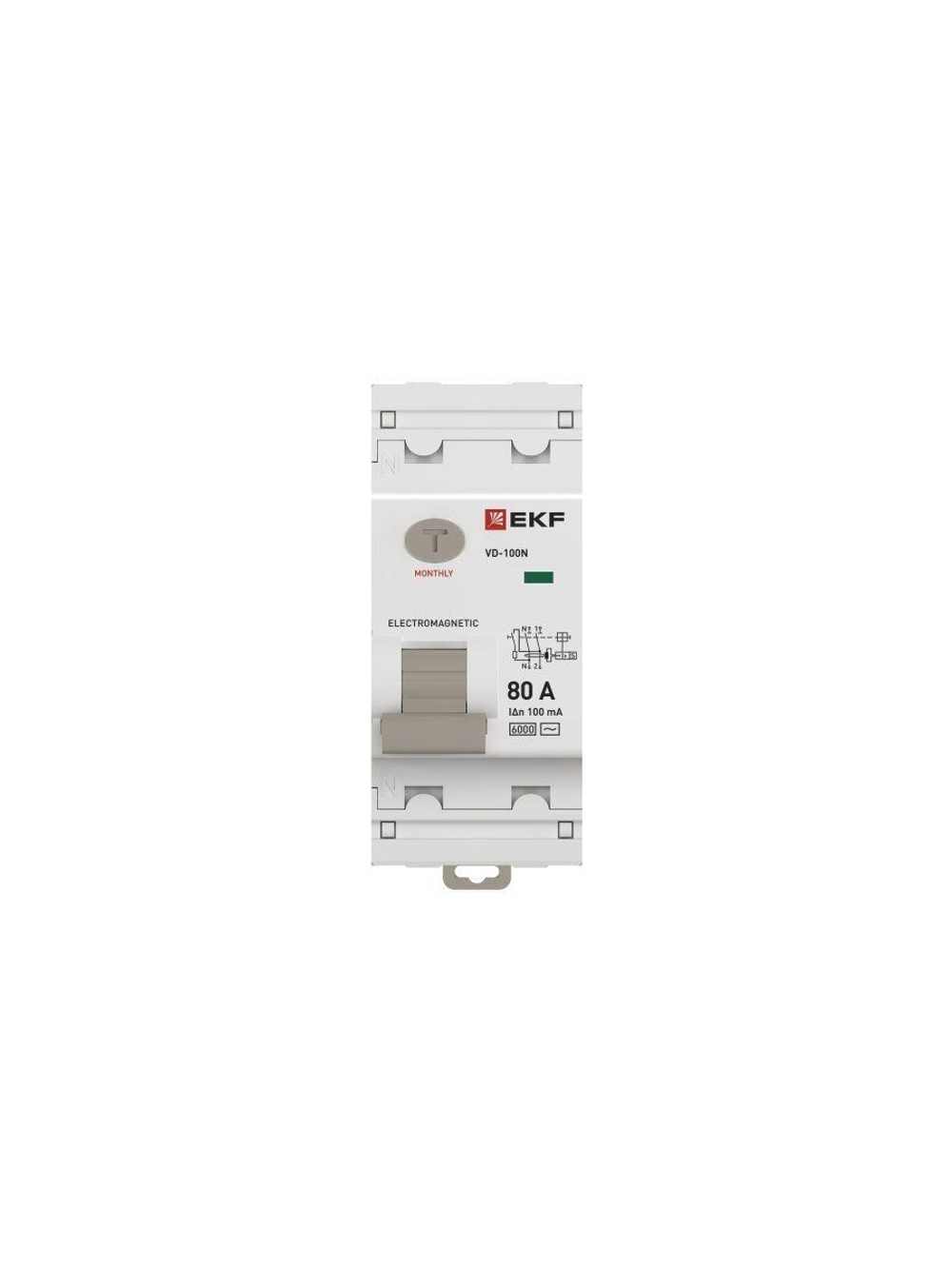

Выключатель дифференциального тока 2п 80А 100мА тип AC 6кА ВД-100N электромех. PROxima EKF E1026M80100.
Выключатель дифференциального тока ВДТ ВД?100N PROXIMA EKF применяется в электрических цепях переменного тока номинальным напряжением 230В/400 В и частотой 50 Гц. Предназначено для защиты людей от поражения электрическим током при случайном прикосновении к открытым проводящим частям электроустановки; защиты электроустановки (ЭУ) при повреждении изоляции проводников и неисправностях ЭУ; предотвращения возгораний и пожаров, возникающих вследствие протекания токов утечки и развивающихся из них коротких замыканий, замыканий на корпус и замыканий на землю. Выключатель дифференциального тока ВДТ ВД?100N PROXIMA EKF соответствует ГОСТ 31601.2.1 (IEC 61008–2–1), IEC 61008–1.
Выключатель дифференциального тока ВДТ ВД?100N PROXIMA EKF применяется в электрических цепях переменного тока номинальным напряжением 230В/400 В и частотой 50 Гц. Предназначено для защиты людей от поражения электрическим током при случайном прикосновении к открытым проводящим частям электроустановки; защиты электроустановки (ЭУ) при повреждении изоляции проводников и неисправностях ЭУ; предотвращения возгораний и пожаров, возникающих вследствие протекания токов утечки и развивающихся из них коротких замыканий, замыканий на корпус и замыканий на землю. Выключатель дифференциального тока ВДТ ВД?100N PROXIMA EKF соответствует ГОСТ 31601.2.1 (IEC 61008–2–1), IEC 61008–1.
| Способ монтажа | DIN-рейка |
| Глубина монтажа, установки | 72 |
| Номинальный ток | 80 |
| Номинальное напряжение | 230 |
| Номинальное напряжение изоляции Ui | 660 |
| Количество полюсов | 2 |
| Номинальный ток утечки | 0.1 |
| Тип по току утечки | Переменный ток (AC) |
| Селективная защита | Нет |
| Номинальная предельная наибольшая отключающая способность (Icw) | 6 |
| Устойчивость к импульсам тока | 6 |
| Строительный размер (в соответствии с DIN 43880) | |
| Степень загрязнения (число) | 2 |
| Ширина в числах модульных расстояний | 2 |
| С кратковременной задержкой отключения | Нет |
| Частота (Гц) | 50 Гц |
| Степень защиты IP | IP20 |
| Номинальная отключающая способность в соответствии с EN 60898 | |
| Сечение однопроволочного проводника с | 1 |
| Сечение однопроволочного проводника по | 35 |
| Сечение многопроволочного гибкого проводника с | 1 |
| Сечение многопроволочного гибкого проводника по | 25 |
| С устройством блокировки | Нет |
| Рабочая температура окружающей среды с | -40 |
| Рабочая температура окружающей среды по | 55 |
| Возможна дополнительная комплектация | Нет |
| Номинальное импульсное напряжение | 4 |
| Единица измерения | шт |
| Серия | PROxima |
Характеристики
Тип
Устройство защитного отключения (УЗО)
Номинальное напряжение
230
Количество полюсов
2
Способ монтажа
DIN-рейка
Номинальный ток
80
Степень защиты IP
IP20
Номинальное напряжение изоляции Ui
660
